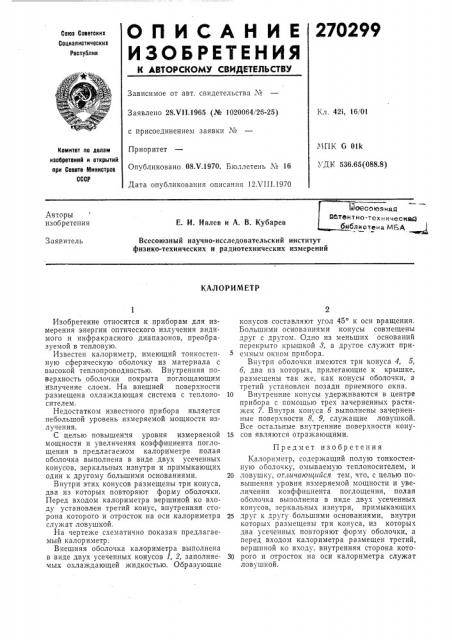

О П И С А Н И Е 270299

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВМДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл. 421, 16 01

Заявлено 28.V11,1965 (№ 1020064/25-25) с присоединением заявки ¹

Приоритет

Опубликовано 08Х.1970. Бюллетень ¹ 16

Дата опубликования описания 12Х111.1970

ИПК 6 Olk х ДК 536.65(088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР оесоюз над но-технически@ и@тека MF A

Авторы изобретения

Е. И. Ивлев и А. В. Кубарев

Всесоюзный научно-исследовательский институт физико-технических и радиотехнических измерений

Заявитель

КАЛОРИМЕТР

Изобретение относится к .приборам для измерения энергии оптического излучения видимого и инфракрасного диапазонов, преобразуемой в тепловую.

Известен калориметр, имеющий тонкостенную сферическую оболочку из материала с высокой теплопроводностью. Внутренняя поверхность оболочки покрыта поглощающим излучение слоем. На внешней поверхности размещена охлаждающая система с теплоносителем.

Недостатком известного прибора является небольшой уровень измеряемой мощности излучения.

С целью повышен тя уровня измеряемой мощности и увеличения коэффициента поглощения в предлагаемом калориметре полая оболочка выполнена в виде двух усеченных конусов, зеркальных изнутри и примыкающих один к другому большими основаниями.

Внутри этих конусов размещены три конуса, два из которых повторяют форму оболочки.

Перед входом калориметра вершиной ко входу установлен третий конус, внутренняя сторона которого и отросток на оси калориметра служат ловушкой.

На чертеже схематично показан предлагаемый калориметр.

Внешняя оболочка калориметра выполнена в виде двух усеченных конусов 1, 2, заполняемых охлаждающей жидкостью. Образующие конусов составляют угол 45 к оси вращения.

Большими основаниями конусы совмещены друг с другом. Одно из меньших оснований перекрыто крышкой 8, а другое служит приемным окном прибора.

Внутри оболочки имеются три конуса 4, 5, б, два пз которых, прилегающие к крышке, размещены так же, как конусы оболочки, а третий установлен позади приемного окна.

10 Внутренние конусы удерживаются в центре прибора с помощью трех зачерненных растяжек 7. Внутри конуса б выполнены зачерненные поверхности 8, 9, служащие ловушкой.

Все остальные внутренние поверхности кону15 сов являются отражающими.

Предмет изобретения

I(алориметр, содержащий полую тонкостенную оболочку, омываемую теплоносителем, и

20 ловушку, отличающийся тем, что, с целью повышения уровня измеряемой мощности и увеличения коэффициента поглощения, полая оболочка выполнена в виде двух усеченных конусов, зеркальных изнутри, примыкающих

25 друг к другу большими основаниями, внутри которых размещены три конуса, из которых два усеченных повторяют форму оболочки, а перед входом калориметра размещен третий, вершиной ко входу, внутренняя сторона кото30 рого и отросток на оси калориметра служат ловушкой.
