Низкочастотный вибростенд

Низкочастотный вибростенд

Иллюстрации

Показать все

Реферат

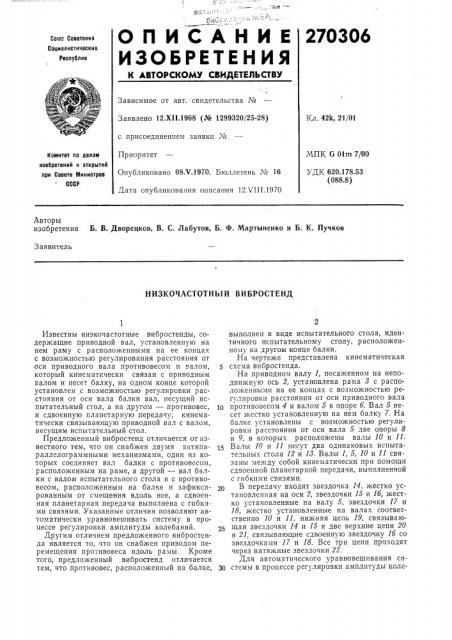

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

270306

Co oç Советских

Социалистических

Республик t

Зависимое от авт. свидетельства ¹

Заявлено 12.XI I.1968 (№ 1289320/26-28) с присоединением заявки ¹

Приоритет

Опубликовано 08Х.!970. Бюллетень ¹ 16

Дата опубликования описания 12.Л11.1970

Кл. 42k, 21/01

МПК G Olm 7/00

УДК 620.178.53 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения Б. В. Дворецков, В. С. Лабутов, Б. Ф. Мартыненко и Б. К. Пучков

3 аявитель

НИЗКОЧАСТОТНЫЙ ВИБРОСТЕНД

Известны низкочастотные вибростенды, содержащие приводной вал, установленную на нем раму с расположенными на ее концах с возможностью регулирования расстояния от оси приводного вала противовесом и валом, который кинематически связан с приводным валом и несет балку, на одном конце которой установлен с возможностью регулировки расстояния от оси вала балки вал, несущий испытательный стол, а на другом — противовес, и сдвоенную планетарную передачу, кинематически связывающую приводной вал с валом, несущим испытательный стол.

Предложенный вибростенд отличается от известного тем, что он снабжен двумя аптипараллелограммными механизмами, один из которых соединяет вал балки с противовесом, расположенным на раме, а другой — вал балки с валом испытательного стола и с противовесом, расположенным на балке и зафиксированным от смещения вдоль нее, а сдвоенная планетарная передача выполнена с гибкими связями. Указанные отличия позволяют автоматически уравновешивать систему в процессе регулировки амплитуды колебаний.

Другим отличием предложенного вибростенда является то, что он снабжен приводом перемещения противовеса вдоль рамы. Кроме того, предложенный вибростенд отличается тем, что противовес, расположенный на балке, выполнен в виде испытательного стола, идентичного испытательному столу, расположенному на другом конце балки.

На чертеже представлена кинематическая схема вибростенда.

На приводном валу 1, посаженном на неподвижную ось 2, установлена рама 8 с расположенными на ее концах с возможностью регулировки расстояния от оси приводного вала

10 противовесом 4 и валом 5 в опоре б. Вал 5 несет жестко установленную на нем балку 7. На балке установлены с возможностью регулировки расстояния от оси вала 5 две опоры 8 и 9, в которых расположены валы 10 и 11.

15 Валы 10 и 11 несут два одинаковых испытательных стола 12 и 18. Валы 1, 5, 10 и 11 связаны между собой кинематически при помощи сдвоенной планетарной передачи, выполненной с гибкими связями.

В передачу входят звездочка 14, жестко установленная на оси 2, звездочки 15 и lб, жестко установленные на валу 5, звездочки 17 и

18, жестко установленные на валах соответственно 10 и 11, нижняя цепь 19, связывающая звездочки 14 и 15 и две верхние цепи 20 и 21, связывающие сдвоенную звездочку lб со звездочками 17 и 18. Все три цепи проходят через натяжные звездочки 22.

Для автоматического уравновешивания си30 стемы в процессе регулировки амплитуды коле270306 баний служат для антипараллелограммпых механизма, один из которых — 28, соединяет вал 5 балки 7 с противовесом 4, а другой—

24, соединяет тот же вал 5 с опорами 8 и 9 испытательных столов.

Работает вибростенд следующим образом.

При вращений рамы 8 от приводного двигателя 25 нижняя цепь 19, обкатываясь по звездочкам 14 и 15, приводит во вращение вал

5 балки 7. При вращении балки 7 верхние цепи 20 и 21, обкатываясь по звездочкам 1б, 17 и 18, приводят во вращение испытательные столы 12 и 18. Передаточное отношение звездочек 14 и 15, составляющих нижнюю планетарную передачу, равно 0,5, а передаточное отношение звездочек 1б и 17 и 1б и 18, составляющих верхнюю планетарную передачу, равно 2, и это обеспечивает испытательным сioлам 12 и 18 прямолинейное возвратно-поступательное движение с угловой скоростью, равной нулю.

Противовес 4 устраняет поперечные. нагрузки на вертикальную ось 2. Для плавного регулирования амплитуды вибростенда любая из опор валов испытательных столов, например

8, жестко связывается стопором 26 с центром вращения рамы 8. Привод перемещения противовеса, состоящий из электродвигателя 27, винта 28 и гайки 29, установленной в противовесе, позволяет перемещать последний вдоль рамы 8.

Одновременно с перемещением противовеса

4 перемещается связанная с ним нижним антипараллелограммным механизмом 28 опора б, несущая вал 5 и балку 7. Перемещение балки

7 при неподви>кной опоре 8 вызывает через верхний антипараллелограммный механизм 24 перемещение опоры 9 испытательного стола

18. Расстояние между испытательными столами равно амплитуде вибростенда.

Предмет изобретения

1. Низкочастотный виоростепд, содержащий приводной вал, установленную на нем раму с располо>кенными на ее концах с возможно10 стью регулировки расстояния от оси приводного вала противовесом и валом, который кинематически связан с приводным валом и несет балку, на одном конце которой установлен с возможностью регулировки расстояния

15 от оси вала балки вал, несущий испытательный стол, а на другом — противовес, и сдвоенную планетарную передачу, кинематически связывающую пливодной вал с валом, несущим испытательный стол, отлисающийся тем, 20 что, с целью автоматического уравновешивания системы в процессе регулировки амплитуды колебаний, он снабжен двумя антипараллелограммными механизмами, один из когорых соединяет вал балки с противовесом, рас25 положенным на раме, а другой — вал балки с валом испытательного стола и с противовесом, расположенным на балке и зафиксированным от смещения вдоль нее, а сдвоенная планетарная передача выполнена с гибкими

30 связями.

2. Низкочастотный вибростенд по п. 1, отличающийся тем, что он снабжен приводом перемещения противовеса вдоль рамы.

3. Низкочастотный вибростенд по п. 1, от35 лияаюи1ийся тем, что противовес, расположенный на балке, выполнен в виде испытательного стола, идентичного испытательному столу, расположенному на другом конце балки.
