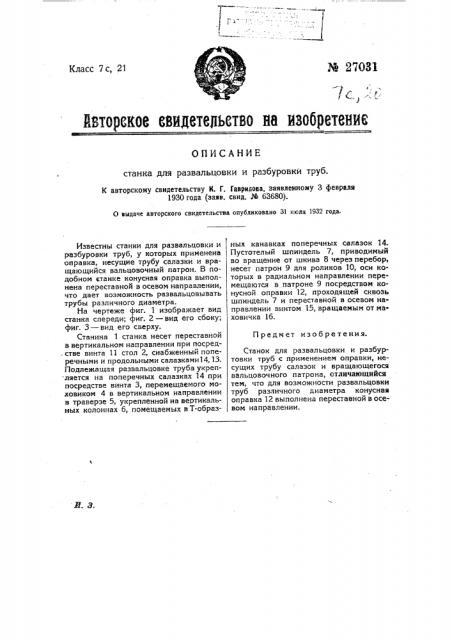

ОПИСАНИЕ станка для развальцовки и разбуровки труб.

К авторскому свидетельству К. Г. Гаврилова, заявленному 3 февраля

1930 года (заяв. свид. Ж 63680).

О выдаче авторского свидетельства опубликовано 31 июли 1932 года.

П редм ет изобретения.

Известны станки для развальцовки и разбуровки труб, у которых применена оправка, несущие трубу салазки и вращающийся вальцовочный патрон. В подобном станке конусная оправка выполнена переставной в осевом направлении, что дает возможность развальцовывать трубы различного диаметра.

На чертеже фиг. 1 изображает вид станка спереди; фиг. 2 — вид его сбоку; фиг. 3 — вид его сверху.

Станина 1 станка несет переставной в вертикальном направлении при посред, стве винта 11 стол 2, снабженный поперечными и продольными салазками14, 13.

Подлежащая развальцовке труба укреп ляется на поперечных салазках 14 при посредстве винта 3, перемещаемого моховиком 4 в вертикальном направлении в траверзе 5, укрепленной на вертикальных колоннах 6, помещаемых в Т-образных канавках поперечных салазок 14.

Пустотелый шпиндель 7, приводимый во вращение от шкива 8 через перебор, несет патрон 9 для роликов 10, оси которых в радиальном направлении перемещаются в патроне 9 посредством конусной оправки 12, проходящей сквозь шпиндель 7 и переставной в осевом направлении винтом 15, вращаемым от маховичка 16.

Станок для развальцовки и разбуртовки труб с применением оправки, несущих трубу салазок и вращающегося вальцовочного патрона, отличающийся тем, что для возможности развальцовки труб различного диаметра конусная оправка 12 выполнена переставной в осевом направлении.
