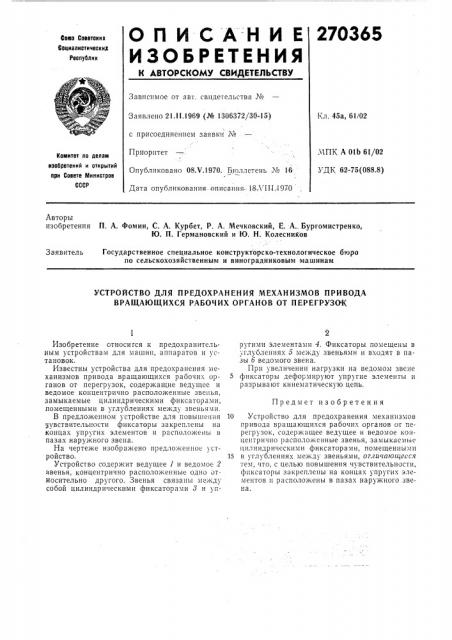

О П И С А Н И Е 270365 изоьгитиния

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскиз

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 21.11.1969 (№ 1306372/30-15) с присоединением заявки ¹

Приоритет

Опубликовано 08Х.1970. Бюллетень № 16.

Дата опубликования- описания- 18Л 1И.-1 970

Кл. 45а, 61!02

ЧПК А Olb 61/02

УДК 62-75(088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения П. А. Фомин, С. A. Курбет, Р. А. Мечковский, Е. А. Бургомистренко, Ю. П. Германовский и Ю. Н. Колесников

Заявитель Государственное специальное конструкторско-технологическое бюро по сельскохозяйственным и виноградниковым машинам

УСТРОЙСТВО ДЛЯ ПРЕДОХРАНЕНИЯ МЕХАНИЗМОВ ПРИВОДА

ВРАЩАЮЩИХСЯ РАБОЧИХ ОРГАНОВ ОТ ПЕРЕГРУЗОК

Предмет изобретения

Изобретение относигся к предохранительным устройствам для машин, аппаратов и установок.

Известны устройства для предохранения механизмов привода вращающихся рабочих органов от перегрузок, содержащие ведущее и ведомое концентрично расположенные звенья, замыкаемые цилиндрическими фиксаторами; помещенными в углублениях между звеньями.

В предложенном устройстве для повышения 10

«чувствительности фиксаторы закреплены на концах упругих элементов и расположены в пазах наружного звена.

На чертеже изображено предложенное устройство. 15

Устройство содержит ведущее 1 и ведомое 2 звенья, концентрично расположенные одно оТносительно другого. Звенья связаны между собой цилиндрическими фиксаторами 8 и упругими элементами 4. Фиксаторы помещены в углублениях 5 между звеньями и входят в пазы б ведомого звена.

При увеличении нагрузки на ведомом звене фиксаторы деформируют упругие элементы и разрывают кинематическую цепь.

Устройство для предохранения механизмов привода вращающихся рабочих органов ог перегрузок, содержащее Вед щее и Ведомое концеитричио расположенные звенья, замыкаемые цилиндрическими фиксаторами, помещенными в углублениях между звеньями, отличаюи, есся тем, что, с целью повышения чувствительности, фиксаторы закреплены на концах упругих эleментов и расположены в пазах наружного звена.

270365
