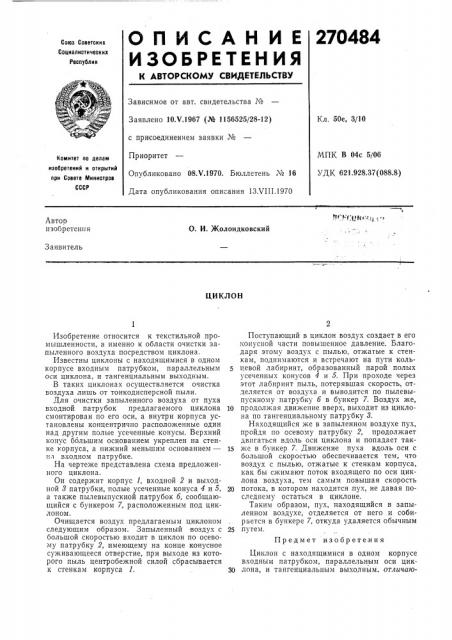

О И И С A Н И Е 27О4В4
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Сокта Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 10.V.1967 (№ 1156525/28-12) с присоединением заявки №
Приоритет
Опчбликовано 08.Ч.1970. Бюллетень № 16
Кл. 50е, 3/10
МПК В 04с 5/06 тДК 621 928 37(088 8) Комитет по делам иэобретеиий и открытий при Совете Министров
СССР
Дата опубликования описания 13ХШ.1970
Автор изобретения
О. И. Жолондковский
Заявитель
ЦИКЛОН
Предмет изобретения
Изобретение относится к текстильной промышленности, а именно к области очистки запыленного воздуха посредством циклона.
Известны циклоны с находящимися в одном корпусе входным патрубком, параллельным оси циклона, и тангенциальным выходным.
В таких циклонах осуществляется очистка воздуха лишь от тонкодисперсной пыли.
Для очистки запыленного воздуха от пуха входной патрубок предлагаемого циклона смонтирован по его оси, а внутри корпуса установлены концентрично расположенные один над другим полые усеченные конусы. Верхний конус ббльшим основанием укреплен на стенке корпуса, а нижний меньшим основанием— н входном патрубке.
На чертеже представлена схема предложенного циклона.
Он содержит корпус 1, входной 2 и выходной 8 патрубки, полые усеченные конуса 4 и 5, а также пылевыпускной патрубок б, сообщающийся с бункером 7, расположенным под циклоном.
Очищается воздух предлагаемым циклоном следующим образом. Запыленный воздух с большой скоростью входит в циклон по осевому патрубку 2, имеющему на конце конусное суживающееся отверстие, при выходе из которсго пыль центробежной силой сбрасывается к стенкам корпуса 1, Поступающий в циклон воздух создает в его конусной части повышенное давление. Благодаря этому воздух с пылью, отжатые к стенкам, поднимаются и встречают на пути кольцевой лабиринт, образованный парой полых усеченных конусов 4 и 5. При проходе через этот лаоиринт пыль, потерявшая скорость, отделяется от воздуха и выводится по пылевыпускному патрубку б в бункер 7. Воздух же, 10 продолжая движение вверх, выходит из циклона по тангенциальному патрубку 3.
Находящийся же в запыленном воздухе пух, прсйдя по осевому патрубку 2, продолжает двигаться вдоль оси циклона и попадает так15 же в бункер 7. Движение пуха вдоль оси с большой скоростью обеспечивается тем, что воздух с пылью, отжатые к стенкам корпуса, как бы сжимают поток входящего по оси циклона воздуха, тем самым повышая скорость
20 потока, в котором находится,пух, не давая последнему остаться в циклоне.
Таким образом, пух, находящийся в запыленном воздухе, отделяется от него и собирается в бункере 7, откуда удаляется обычным
25 путем.
Циклон с находящимися в одном корпусе входным патрубком, параллельным оси циклона, и тангенциальным выходным. отличаю270484
Составитель М. Воронина
Редактор В. Ф, Смирягина Техред А. А. Камышннкова Корректор T. Лаврухина
Заказ 2206/15 Тираж 480 Подписное
ЦНИИПИ Комитета по делам изобретений н открытий при Совете Министров СССР
Москва К-35, Раушская наб., д. 4/5
Тп и огр< и ия, пр. Са ну нова, 2 и ййся тем, что, с целью очистки запыленного воздуха от пуха, входной патрубок смонтирован по оси циклона, а внутри корпуса установлены концентрично расположенные один над другим полые усеченные конусы, верхний из которых ббльшим основанием укреплен на стенке корпуса, а нижний меньшим основанием — на входном патрубке.
