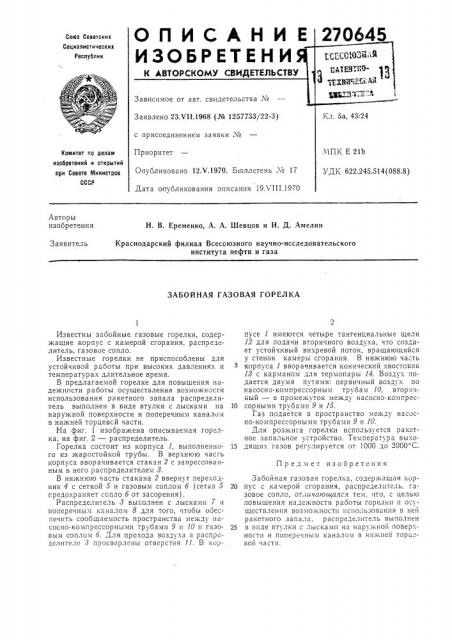

О Г) И С А Н И Е

Союз Советских

Социалистических

Республик

ЕСС(С О м Я

1т А7ЕЧ. 110ТЕХЩ Лг6 Ла

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства Хе

Кл. 5а, 43/24

Заявлено 23.VI 1.1968 (№ 1257733/22-3) с присоединением заявки М

ЧП1(Е 21Ь

УДК 622.245.514(088.8) Приоритет

Комитет по делам изобретений и открытий при Совете Министров

СССР

Опубликовано 12.Ч,1970. Бюллетень хо 17

Дата опубликования описания 19.Ч111.1970

Авторы изобретения

H. В. Еременко, А. А. Шевцов и И. Д. Амелин

Краснодарский филиал Всесоюзного научно-исследовательского института нефти и газа

Заявитель

ЗАБОЙНАЯ ГАЗОВАЯ ГОРЕЛКА

Предмет изобретения

Известны забойные газовые горелки, содержащие корпус с камерой сгорания, распределитель, газовое сопло.

Известные горелки не приспособлены для устойчивой работы при высоких давлениях и температурах длительное время.

B предлагаемой горелке для повышения надежности работы осуществления возможности использования ракетного запала распределитель выполнен в виде втулки с лысками»а 10 наружной поверхности и поперечным канало:t в нижней торцевсй части.

На фиг. 1 изображена описываемая горелка; на фиг. 2 — распределитель.

Горелка состоит из корпуса 1, выполненно- 15 го из жаростойкой трубы. В верхнюю часгь корпуса вворачивается стакан 2 с запрессованным в него распределителем 3.

В нижнюю часть стакана 2 ввернут переходник 4 с сеткой 5 и газовым соплом 6 (сетка 5 20 гредохраняет сопло 6 от засорения).

Распреде.титель 8 выголнен с лысками 7 и поперечным каналом 8 для того, чтобы оиеспечить сообщаемость пространства между насосно-компрессорными трубами 9 и 10 и газовым соплом б. Для прохода воздуха B распределителе,3 просверлены отверстия l l. В корпусе 1 имеются четыре тангенциальные щели

12 для подачи вторичного воздуха, что создает устойчивый вихревой поток, вращающийся у стенок камеры сгорания. В нижнюю часть корпуса 1 вворачивается конический хвостовик

13 с карманом для термопары 14. Воздух подается двумя путями: первичный воздух по насосно-компрессорным трубам 10, вторичhbIH — в промежуток между насосно-комгрессорными трубами 9 и 15.

Газ подается в пространство между насосУо-компрессорными трубами 9 и 10.

Для розжига горелки используется ракетное запальное устройство. Температура выходящих газов регулируется от 1000 до 2000 С.

Забойная газовая горелка, содержащая корпус с камерой сгорания, распределитель, газовое сопла, от."и тющаяся тем, что, с целью повышения надежности раооты горелки и осуществления возможности использования в ней ракетного запала, распределитель выполнен в виде втулки с лысками на наружной поверхности и поперечным каналом в нижней торцевой части.

lо

11
