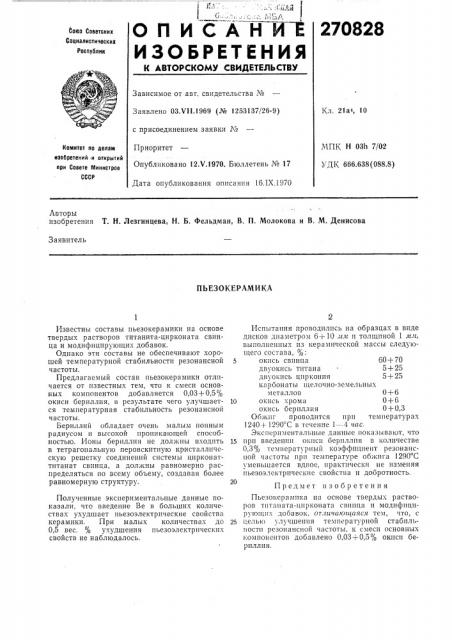

ОП ИСАН ИЕ
ИЗОБРЕТЕНИЯ
270828
Соаз Советских
Социалистических
Республик
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Зависимое от авт. свидетельства №
Заявлено 03.V11.1969 (¹ 1253137/26-9) с присоединением заявки №
Приоритет
Опубликовано 12.Ч.1970. Бюллетень № 17
Дата опубликования описания 16.IX.1970
Кл. 21а, 10
МПК H 031т 7/02
УДК 666,638(088.8) Комитет по делам изобретений и открытий при Совете Министров
СССР
Авторы изобретения Т. Н. Лезгинцева, H. Б. Фельдман, В. П. Молокова и В. М. Денисова
Заявитель
ПЬЕЗОКЕРАМИ КА
Известны составы пьезокерамики на основе твердых растворов титанита-цирконата свинца и модифицирующих добавок.
Однако эти составы не обеспечивают хорошей температурной стабильности резонансной частоты.
Предлагаемый состав пьезокерамики отличается от известных тем, что к смеси основных компонентов добавляется 0,03+0,5% окиси бериллия, в результате чего улучшается температурная стабильность резонансной частоты.
Бериллий обладает очень малым ионным радиусом и высокой проникающей способностью. Ионы бериллия не должны входить в тетрагональную перовскитную кристаллическую решетку соединений системы цирконаттитанат свинца, а должны равномерно распределяться по всему объему, создавая более равномерную структуру.
Полученные экспериментальные данные показали, что введение Ве в больших количествах ухудшает пьезоэлектрические свойства керамики. При малых количествах до
0,5 вес. % ухудшения пьезоэлектрических свойств не наблюдалось, Испытания проводились на образцах в виде дисков диаметром 6 —,10 п.п и толщиной 1 льп, выполненных из керамической массы следующего состава, %:
5 окись свинца 60+ 70 двуокись титана 5+25 двуокись цпркония 5+ 25 карбонаты щелочно-земельных металлов 0+6
10 окись хрома О+6 окись берпллия О+0,3
Обжиг проводится прн температурах
1240+ 1290 С в течение 1- — 4 «àñ.
Экспериментальные данные показывают, что
15 прп введении окиси бериллпя в количестве
0,3% температурный коэффициент резонансной частоты при температуре обжига 1290 С уменьшается вдвое, практически не изменяя пьезоэлектрические свойства и добротность.
Предмет изобретения
Пьезоксрампка на основе твердых растворов тнтапата-цнрконата свинца и модифицирующих добавок, отли«аюи1аяся тем, что, с
25 целью улучшения температурной стабильности резонансной частоты, к смеси основных компонентов добавлено 0,03+0,5% окиси бериллия.
