Реферат

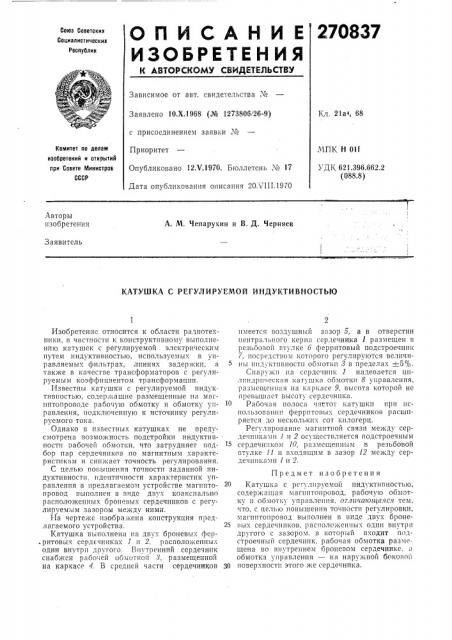

270837

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Кл. 21а 1, 68

Заявлено 10.Х.1968 (№ 1273806/26-9) с .присоединением заявки М

Приоритет

Комитет по делам изобретений и отксытий при Совете Министров

СССР

МПК Н Olf

УДК 621.396.662.2 (088,8) Опубликовано 12Х,1970, Бтоллетень № 17

Дата опубликования описания 20.VIII.1970

Авторы изобретения

А. М. Чепарухин и В. Д. Черняев

Заявитель

КАТУШКА С РЕГУЛИРУЕМОЙ ИНДУКТИВНОСТЬК) Изобретенис относится к области радиотехники, в частности к конструктивному выполнению катушек с регулируемой электрическим путем индуKTHBHocTbIo, используемых в управляемых фильтрах, линиях задержки, а также в качестве трансформаторов с регулируемым коэффициентом трансформации.

Известнь! катушки с регулируемой индуктивность!0, содери ащне размещенные на магпитопроводе рабочую обмотку и обмотку управления, подключенную к источнику регулируемого тока.

Однако в известных катушках не предусмотрена возможность подстройки индуктивности пабочей обмотки, что затрудняет подбор пар сердечников по магнитным характеристикам и сии>кает точность регулирования.

С целью погьппения точности заданной пндуктивности, идентичности характеристик управления в предлагаемом устройстве магнптопровод выполнен B виде дв,.х коаксиально расположенных броневых сердечников с регулируемым зазором между ними.

На чертеже изображена конструкция предлагаемого устройства.

Катушка вь1полнена на двух броневых фер.ритовых сердечн11ках 1 п 2, расположенных один внутри другого. Внутренний сердечник снабжен раоочси обмоткой 3, размещенной на каркасе 4. В средней части сердечников имеется воздушньш зазор 5, а в отверстии

1!ептраль110гo керна серде !ника 1 размещен в резьбовой втулке 6 ферритовый подстроечнпк

7, посредством которого регулируются величины пндуктпвпостп обмотки 8 в пределах +-5%.

Снаружи на ссрде пп:к 1 надевается цилиндрическая катушка обмотки 8 управления, размещенная на каркасе 9, вь!сота которой не превышает высоту сердечника.

10 Рабочая полоса 1астот катушки прп использованш! QeppIITOBI ix сердечников расширяется до нескольких сот килогерц.

Регулирование магнитной связи между cep,le I!!I!1:,B л!и 1 ll 2 ocx UlecTB;IEIeTckI подстроечным сердечником 10, размещенным в резьбовой гтулке 11 н входящим в зазор 12 между сердечниками I и 2.

Предмет изобретения

20 Катушка с регулируемой пндуктпвностью, содержащая магпитопровод, рабочую обмотK) и обмотку управления. отлачающаяся тем, что, с целью повышения точности регулировки, магнптопровод выполнен в виде двух броневых сердечников, расположенных ОЛ11н Внутри другого с зазором, в который входит подстроечный сердечник, рабочая обмотка размещена ьо внутреннем броневом сердечнике, а обмотка управления — на наружной боковой

30 Ii0BepxEIoc TlI этого же сердечника, 270837

fO

Составитель В. Судариков

Редактор T. H. Морозова Текред A. А, Камышникова Корректор Н. С. Сударенкова

Заказ 2242/7 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2
