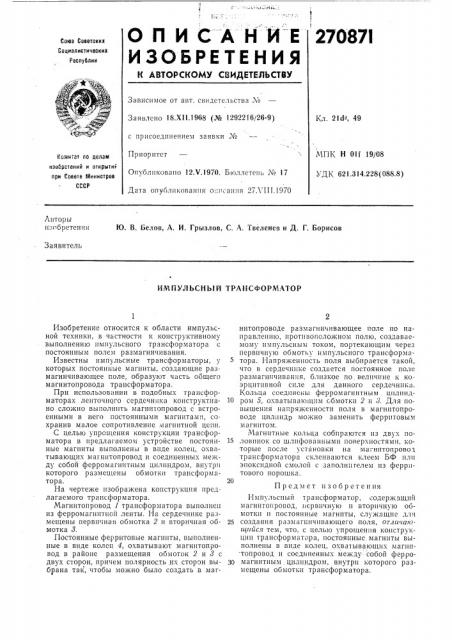

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

270 87I

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Заявлено 18.Х!1.1968 (№ 1292216/26-9) Кл. 21d -, 49 с присоединением заявки М

МПК Н Olf 19/08

УДК 621.314.228(088.8) Приоритет

Опубликовано 12.V.1970. Бюллетень № 17

Комитат по делам изобретений и открыти при Совете Министров

СССР

Дата опубликования они-a«:iÿ 27. у"П1.1970

Лi3торы изобретения

Ю. В. Белов, А. И. Грызлов, С. А. Твеленев и Д. Г. Борисов

Заявитель

ИМПУЛЬСНЬ1Й ТРАНСФОРМАТОР

Изобретение относится к области импульсной техники, в частности к конструктивному выполнению импульсного трансформатора с постоянным полем размагничивания.

Известны импульсные трансформаторы, у которых постоянные магниты, создающие размагничивающее поле, образуют часть общего магнитопровода трансформатора.

При использовании в подобных трансформаторах ленточного сердечника конструктивно сложно выполнить магнитопровод с встроенными в него постоянными магнитами, сохранив малое сопротивление магнитной цепи.

С целью упрощения конструкции трансформатора в предлагаемом устройстве постоянные магниты выполнены в виде колец, охватывающих магнитопровод и соединенных между собой ферромагнитным цилиндром, внутри которого размещены обмотки трансформатора.

На чертеже изображена конструкция предлагаемого трансформатора.

Магнитопровод 1 трансформатора выполнен из ферромагнитной ленты. На сердечнике размещены первичная обмотка 2 и вторичная обмотка 8.

Постоянные ферритовые магниты, выполненные в виде колец 4, охватывают магнитопровод в районе размещения обмоток 2 и 8 с двух сторон, причем полярность их сторон выбрана так, чтобы можно было создать в .магнитопроводе размагничивающее поле по направлению, противоположном полю, создаваемому импульсным током, портекающим через первичную обмотку импульсного трансформатора. Напряженность поля выбирается такой, что в сердечнике создается постоянное поле размагничивания, близкое по. величине и коэрцитивной силе для данного сердечника.

Кольца соединены ферромагнитным цилинд10 ром 5, охватывающим сбмотки 2 и д. Для повышения напряженности поля в магнитопроводе цилиндр можно заменить ферритовым м а г нито м.

Магнитные кольца собираются из двух по15 ловинок со шлифованными поверхностями, которые после установки на магнитопровод трансформатора склеиваются клеем БФ или эпоксидной смолой с заполнигелем из ферритового порошка.

Предмет изобретения

Импульсиьш трансформатор, содержащий магнитопровод, первичную и вторичную обмотки и постоянные магниты, служащие для

2S создания размагничивающего поля, отличаюLLLlLLLcя. тем, что, с целью упрощения конструкции трансформатора, постоянные магниты выполнены в виде колец, охватывающих магнптопровод и соединенных между собой ферроч0 магнитным цилиндром, внутри которого размещены обмотки трансформатора.

270871

Составитель С. М)хрин

Редактор Т. И. Морозова Техред А. А. Камышникова Корректор Н. А. Митрохина

Заказ 2276/1 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д, 4/5

Типография, пр. Сапунова, 2
