Способ сварки электрической дугой

Способ сварки электрической дугой

Иллюстрации

Показать все

Реферат

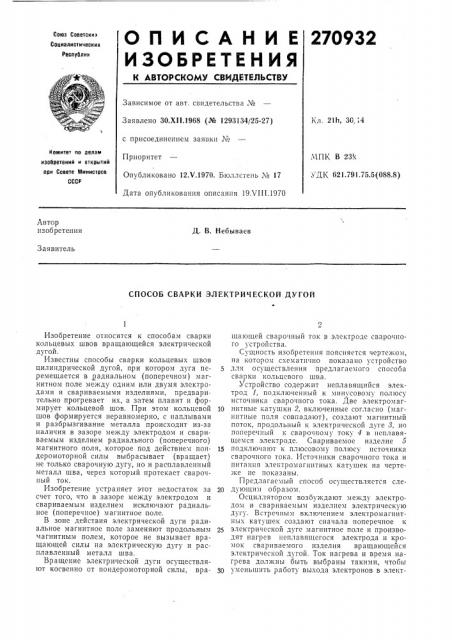

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

270932

Союз Советскит

Социалистическиз

Республик

Зависимое от авт. свидетельства №

Кл. 2 1 h, ЗС, 4

Заявлено ЗО.XII.1968 (№ 1293134/25-27) с присоединением заявки ¹

Приоритет

Опубликовано 12Х.1970. Бюллетень ¹ 17

Дата опубликования описания 19.VIII.1970

Комитет по делам,ЧПК В 23!с у ДК 621.791.75.5(088.8) изобретений и открытий при Совете Министров

СССР

Автор изобретения

Д. В. Небываев

Заявитель

СПОСОБ СВАРКИ ЭЛЕКТРИЧЕСКОЙ ДУГОИ

Изобретение относится к способам сварки кольцевых швов вращающейся электрической дугой.

Известны способы сварки кольцевых швов цилиндрической дугой, при котором дуга перемещается в падиальном (поперечном) магнитном поле между одним или двумя электродами и свариваемыми изделиями, предварительно прогревает их, а затем плавит и формирует кольцевой шов. При этом кольцевой шов формируется неравномерно, с наплывами и разбрызгивание металла происходит из-за наличия в зазоре между электродом и свариваемым изделием радиального (поперечного) магнитного поля, которое под действием пондеромоторной силы выбрасывает (вращает) не только сварочную дугу, но и расплавленный металл шва, через который протекает сварочный ток.

Изобретение устраняет этот недостаток за счет того, что в зазоре между электродом и свариваемым изделием исключают радиальное (поперечное) магнитное поле.

В зоне действия электрической дуги радиальное магнитное поле заменяют продольным магнитным полем, которое не вызывает вращающей силы на электрическую дугу и расплавленный металл шва.

Вращение электрической дуги осуществляют косвенно от пондеромоторной силы, вращающей сварочный ток в электроде сварочного устройства.

Сущность изобретения поясняется чертежом, на котором схематично показано устройство

5 для осуществления предлагаемого способа сварки кольцевого шва.

Устройство содержит неплавящийся электрод 1, подключенный к минусовому полюсу источника сварочного тока. Две электромагlp нитные катушки 2, включенные согласно (магнитные поля совпадают), создают магнитный поток, продольный к электрической дуге 8, но поперечный к сварочному току 4 в неплавящемся электроде. Свариваемое изделие 5

15 подключают к плюсовому полюсу источника сварочного тока. Источники сварочного тока и питания электромагнитных катушек на чертеже пе показаны.

Предлагаемый способ осуществляется сле2р дующим образом.

Осциллятором возбуждают между электродом и свариваемым изделием электрическую дугу. Встречным включением электромагнитных катушек создают сначала поперечное к электрической дуге магнитное поле и производят нагрев неплавящегося электрода и кроMoI свариваемого изделия вращающейся электрической дугой. Ток нагрева и время»агрева должны быть выбраны такими, чтооы уменьшить работу выхода электронов в элект270932

Составитель Л. Лапина

Редактор Л. Г. Герасимова Тсхред А. A. Камышникова Корректор Н. А. Митрохина

Заказ 2240 Н Тира>к 480 Подписное

ЦНИИПИ Комитета по делам изобрстепий и открытий при Совете Министров СССР

Москва, Ж-35, Раушскаа паб., д. 4 5

Типографии, пр. Сапунова, 2 роде по периметру вращения электрической дуги. После нагрева согласным (магнитные поля совпадают) включением электромагнитных катушек создают магнитный поток, продольный к электрической дуге, но поперечный к сварочному току в неплавящемся электроде.

От взаимодействия магнитного поля катушек со сварочным током возникает пондеромоторная сила, вращающая сварочный ток и косвенно электрическую дугу, при помощи которой осуществляют сварку.

Предмет изобретения

Способ сварки электрической дугой, возбуждаемой мехкду неплавящимся электродом и изделием и перемещаемой магнитным полем с предварительным подогревом, электрода и свариваемых кромок, отлича ощийся тем, что, с целью повышения качества сварного шва за счет устранения разбрызгивания расплавленного металла, на сварочную дугу после прогрева электрода и свариваемых кромок воздействуют продольным магнитным полем, при этом сварку осуществляют электродом, форма

10 которого позволяет пропускать ток в направлении, перпендикулярном направлению магнитного поля.
