Способ обработки светосостава на основе оксисуль- фида лантана, активированного европием
Патент 270938
Классы МПК
Способ обработки светосостава на основе оксисуль- фида лантана, активированного европием
Иллюстрации
Реферат

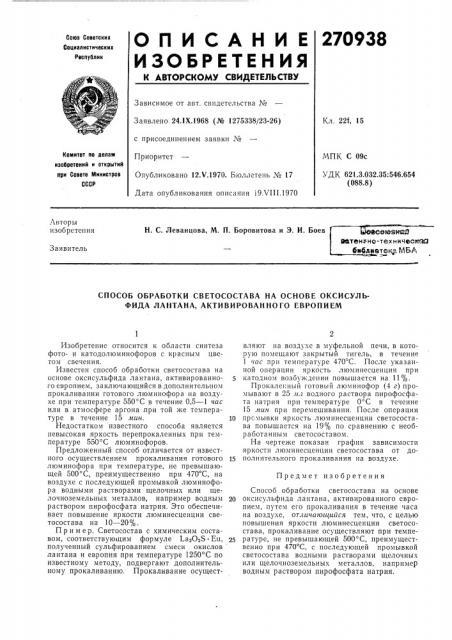

О П И С А Н И Е 270938
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Goes Советских
Социо ocs x
Республик
Зависимое от авт. свидетельства №
Заявлено 24.!Х.1968 (№ 1275338/23-26) Кл. 22f, 15 с присоединением заявки №
Номитет по делам изобретений и открытий при Совете Министров
СССР
МПК С 09с
УДК 621.3.032,35:546.654 (088.8) Приоритет
Опубликовано 12 тт.1970. Бюллетень № 17
Дата опубликования описания 19 VIII.1970
Авторы изобретения
Н. С. Леванцова, М. П. Боровитова и Э. И. Боев овамар1 техничестсца текр МБА
Заявитель
СПОСОБ ОБРАБОТКИ СВЕТОСОСТАВА НА ОСНОВЕ ОКСИСУЛЬФИДА ЛАНТАНА, АКТИВИРОВАННОГО ЕВРОПИЕМ
Предмет изобретения
Изобретение относится к области синтеза фото- и катодолюминофоров с красным цветом свечения.
Известен способ обработки светосостава на основе оксисульфида лантана, активированно.го европием, заключающийся в дополнительном прокаливании готового люминофора на воздухе при температуре 550 С в течение 0,5 — 1 час или в атмосфере аргона,при той же температуре в течение 15 мин. 1р
Недостатком известного способа является невысокая яркость перепрокаленных при температуре 550 С люминофоров.
Предложенный способ отличается от известного осуществлением прокаливания готового ls люминофора при температуре, не превышающей 500 С, преимущественно при 470 С, на воздухе с последующей промывкой люминофора водными растворами щелочных или щелочноземельных металлов, например водным 2р раствором пирофосфата натрия. Это обеспечивает повышение яркости люминесценции светосостава на 10 — 20%.
При м е.р. Светосостав с химическим составом, соответствующим формуле La>O>S . Eu, 25 полученный сульфированием смеси окислов лантана и европия при температуре 1250 С по известному методу, подвергают дополнительному прокаливанию. Прокаливание осуществляют на воздухе в муфельной печи, в которую помещают закрытый тигель, в течение
1 час при температуре 470 С. После указанной операции яркость люминесценции при катодном возбуждении повышается на 11%.
Прокаленный готовый люминофор (4 г) промывают в 25 .чл водного раствора пирофосфата натрия при температуре 0 С в течение
15 вин при перемешивании. После операции прсмывки яркость люминесценции светосостава повышается на 19% по сравнению с необработанным светосоставом.
На чертеже показан график зависимости яркости люминесценции светосостава от дополнительного прокаливания на воздухе.
Способ обработки светосостава на основе оксисульфида лантана, активированного европием, путем его прокаливания в течение часа на воздухе, отличающийся тем, что, с целью повышения яркости люминесценции светосостава, прокаливание осуществляют при температуре, не превышающей 500 С, преимущественно при 470 С, с последующей промывкой светосостава водными растворами щелочных или щелочноземельных металлов, например водным раствором пирофосфата натрия, 270938 чу"
iV0 — - М0 — — — С 00
В0 то
- Л00
60 — — о 550
S0
woe
Составитель И. Е. Городецкая
Р<дактор Н. Л. Корченко Техред А. А. Камышникова Корр"=ктор Н. А. Митрохина
Заказ 2240 13 Тираж 480 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Ж-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2
