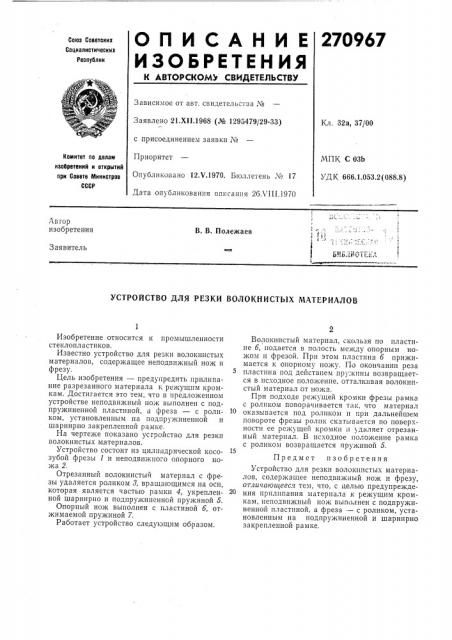

О П И С А Н И Е 270967
ИЗОБРЕТЕНИЯ
К АВТОРСКОМ СВИДЕТЕЛЬСТВ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства ¹
Заявлено 21.Х11.1968 (№ 1295479(29-33) с присоединением заявки ¹
Приоритет
Опуоликовано 12 т .1970. Бюллетень ¹ 17
Дата опубликования описания 2бХ111.1970
Кл. 32а, 37(00
МПК С 03b
УД К 666.1.053.2 (088.8) Комитет по делам изобретений и открытий при Совете Министров
СССР
Ав гор изобретения
В. В. Полежаев
Заявитель
УСТРОЙСТВО ДЛЯ РЕЗКИ ВОЛОКНИСТЫХ МАТЕРИАЛОВ
Изобретение относится к промышленности стеклопластиков.
Известно устройство для резки волокнистых материалов, содержащее неподвижный нож и фрезу.
Цель изобретения — предупредить прилипание разрезанного материала к режущим кромкам. Достигается это тем, что в предложенном устройстве неподвижный нож выполнен с подпружиненной пластиной, и фреза — с роликом, установленным на подпружиненной и шарнирно закрепленной рамке.
На чертеже показано устройство для резки волокнистых материалов.
Устройство состоит из цилиндрической косозубой фрезы 1 и неподвижного опорного ножа 2.
Отрезанный волокнистый материал с фрезы удаляется роликом 8, вра цающимся па оси, которая является частью рамки 4, укрепленной шарнирно и подпружиненной пружиной 5.
Опорный нож выполнен с пластиной б, отжимаемой пружиной 7.
Работает устройство следующим образом.
Волокнистый материал, скользя по пластине б, подается в полость между опорным ножом и фрезой. При этом пластина б прижимается к опорному ножу. По окончании реза пластина под действием пру;кипы возвращается в исходное положение, отталкивая волокнистый материал от ножа.
При подходе режущей кромки фрезы рамка с роликом поворачивается так, что материал
10 оказывается под роликом п при дальнейшем повороте фрезы ролик скатывается по поверхности ее режущей кромки и удаляет отрезанный материал. В исходное положение рамка с роликом возвращается пружиной 5.
Предмет изобретения
Устройство для резки волокнистых материалов, содержащее неподвижный нож и фрезу, отличающееся тем, что, с целью предупреждения прилипания материала к режущим кромкам, неподвижный нож выполнен с подпружиненной пластиной, а фреза .— с роликом, установленным на подпружиненной и шарнирно закрепленной рамке.
