Грейфер закрытого типа
Иллюстрации
Реферат

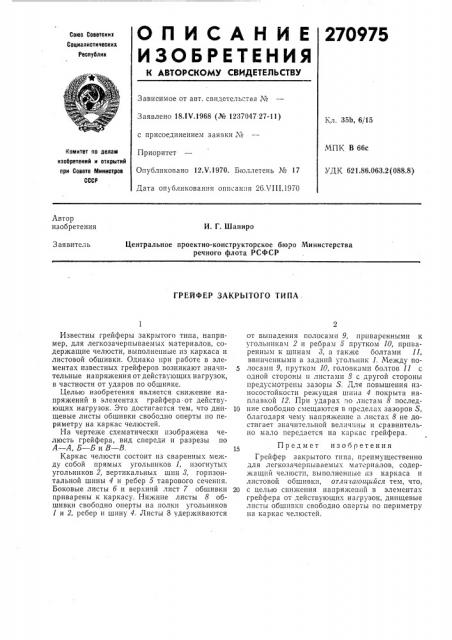

О П И С А Н И Е 270975
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 18.IV,1968 (¹ 1237047 27-11) Кл. 35b, 6/15 с присоединением заявки №
МПК В 66с
Приоритет
Опубликовано 12Х.1970. Бюллетень № 17
Дата опубликования описания 26ХШ.1970
Комитет по делам изобретений и открытий при Совете Министров
СССР
УДК 621.86.063.2(088.8) Автор изобретения
И. Г. Шапиро
Центральное проектно-конструкторское бюро Министерства речного флота РСФСР
Заяв.итель
ГРЕЙФЕР ЗАКРЫТОГО ТИПА
Известны грейферы закрытого типа, например, для легкозачерпываемых материалов, содержащие челюсти, выполненные из каркаса и листовой обшивки. Однако при работе в элементах известных грейферов возникают значительные напряжения от действующих нагрузок, в частности от ударов по обшивке.
Целью изобретения является снижение напряжений в элементах грейфера.от действующих нагрузок. Это достигается тем, что днищевые листы обшивки свободно оперты по периметру на каркас челюстей.
На чертеже схематически изображена челюсть грейфера, вид спереди и разрезы по
А — А, Б — Б и  — В.
Каркас челюсти состоит пз сваренных между собой прямых угольников 1, изогнутых угольников 2, вертикальных шин 8, горизонтальной шины 4 и ребер 5 таврового сечения.
Боковые листы б и верхний лист 7 обшивки приварены к каркасу. Нижние листы 8 обшивки свободно оперты на полки угольников
1 и 2, ребер и шину 4. Листы 8 удерживаются от выпадения полосами 9, приваренными к угольникам 2 и ребрам 5 прутком 10, приваренным к шинам 3, а также болтами 11, ввинченными в задний угольник 1. Между по5 лосамп 9, прутком 10, головкамп болтов 11 с одной стороны и листами 8 с другой стороны предусмотрены зазоры S. Для повышения износостойкости режущая шина 4 покрыта наплавкой 12. При ударах по листам 8 послед1о ние свободно смещаются в пределах зазоров S, благодаря чему напряжение в листах 8 не достигает значительной величины и сравнительно мало передается на каркас грейфера.
Предмет изобретения
Грейфер закрытого типа, преимущественно для легкозачерпываемых материалов, содержащий челюсти Выполненпь1е 113 каркаса 11 листовой обшивки, отлика1ошайся тем, что, 20 с целью сцихкения напряжентгй в элементах грейфера от действующих нагрузок, днищевые листы обшивки свободно оперты по периметру на каркас челюстей.
270975
А-А о 5
/г
Редактор Н. С. Коган
Заказ 2277/10 Тираж 480 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий прп Сове1е Министров СССР
Москва, 7К-З5, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2,р д.0
Составитель P. Меркин Корректор Н. А. Митрохина
