Способ стабилизации полиолефинов
Патент 270998
Классы МПК
Способ стабилизации полиолефинов
Иллюстрации
Реферат

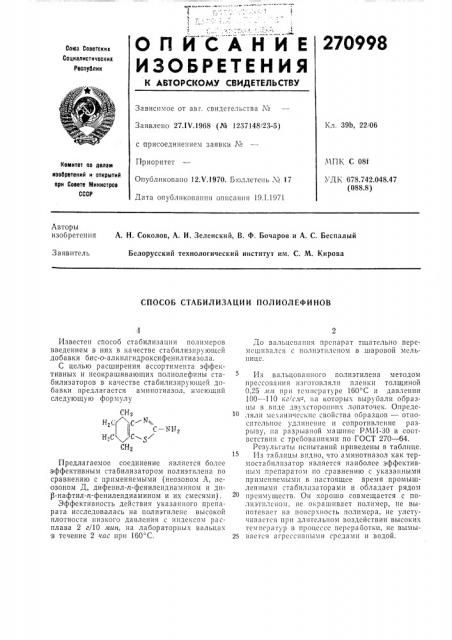

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
270998
Союа Советских
Социалистических
Республик
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Зависимое от авг. свидетельства №
Заявлено 27.1У.1968 (¹ 1237148!23-5) с присоединением заявки ¹
Приоритет
Опубликовано 12Х.1970. Бюллетень ¹ 17
Дата опубликования описания 19.1.1971
Кл. 39b, 22/06
МПК С 08f
УДK 678.742.048.47 (088.8) Номитет по делам иаобретений и открытий при Совете Министров
СССР
Авторы изобретения
А. Н. Соколов, А. И. Зеленский, В. Ф. Бочаров и А. С. Беспалый
Белорусский технологический институт им. С. М. Кирова
Заявитель
СПОСОБ СТАБИЛИЗАЦИИ ПОЛИОЛЕФИНОВ сн
Н,С С-- 1 1". ((! с мн, Н;С, С Г
Известен способ стабилизации полимеров введением в них в качестве стабилизирующей добавки бис-о-алкилгидроксифенилтиазола.
С целью расширения ассортимента эффекTHBHbIx и неокрашивающих полиолефины стабилизаторов в качестве стабилизирующей добавки предлагается аминотиазол, имеющий следующую формулу
Предлагаемое соединение является более эффективным стабилизатором полиэтилена по сравнению с применяемыми (неозоном А, неозоном Д, дифенил-и-фенилендиамином и дир-нафтил-и-фенилендиамином и их смесями).
Эффективность действия указанного препарата исследовалась на полиэтилене высокой плотности низкого давления с индексом расплава 2 г/10 мин, а лабораторных вальцах в течение 2 час при 160 С.
До вальцсвания препарат тгцатсльно перемешивался с полиэтиленом в шаровой мель ицс.
Из вальцованного полиэтилена методом прессования изготовляли пленки толщиной
0,25 .ия при температуре 160 С п давлении
100 — 110 кг с.я-, на которых вырубали образцы в виде двухсторо лопаточск. Определялп механические свойства образцов — относительное удлинение и сопротивление разрыву. па разрывной машине РМИ-30 в соотвстствип с требовашгями по ГОСТ 270 — 64.
Результаты испытаний приведены в таблице.
Н3 таблицы видно, что аминотиазол как термостабплпзатор является наиболее эффективным препаратом по сравнению с указанными применяемыми в настоящее время промышленными стабилизаторами и обладает рядом преимуществ. Он хорошо совмещается с полиэтиленом, не окрашивает полимер, не выпотевает íà поверхность полимера, не улетучивается прп длительном воздействии высоких температур в процсссс переработки, не вымы25 вастся агрессивными средами и водой.
270998
Влияние стабилизаторов на стойкость полиэтилена к термоокислительиой деструкции
Относительное удлинение при разрыве, о
Сопротивление разрыву кгс/слР
Падение прочности, Стабилизатор
oio после до вальцевания н я вания после вальцевання до вальцевания целью расширения ассортимента эффективных и неокрашивающих полиолефины стабилизаторов, в качестве стабилизирующей добавки применяют амиHîòèàзол.
Предмет изобретения
Способ стабилизации полиолефинов, например голиэтилена, введением в него стабилизирующей добавки, отличаюи ийся тем, что, с
Составитель А. Кулакова
Корректор Л. В. Юшина
Редактор Е. П. Хорииа
Заказ 3845 3 Тираж 480 Подписное
ЦНИИПИ Комнтста по делам изобретений н открытий при Совете Министров СССР
Москва, Ж-35, Раушская наб., д. 4(5
Типография, нр. Сапунова, 2
Без стабилизатора
Неозоп А, Неозон Д .
Дифенил-а-фенилепдиамин
Ди-р-нафтнл-и-феннлендиамнн
Аминотиазол
Концентрация стабилизатора, 0
0,5
0,5
0,5
0,5
0,5
296
301
294
296
293
23
264
261
271
280
92
12
11
242
223
261
227
239
240
39
44
61
103
151
Уменьшение относительного удлинения, 00
82
73
56
