Реферат



27104!

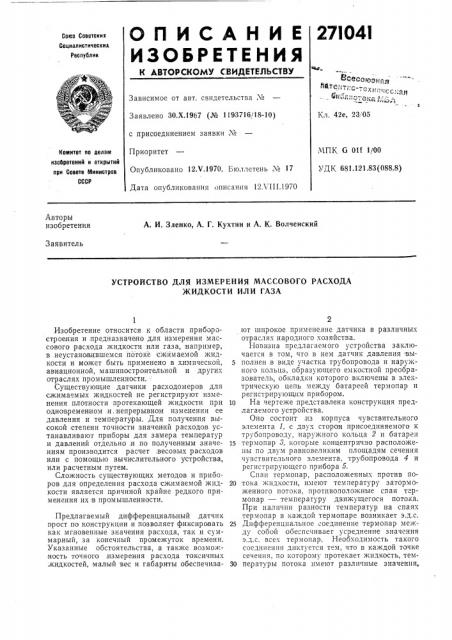

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик Сысою, „

Ытапт;, г, -, х,ц

Зависимое от авт. свидетельства №

Заявлено ЗО.Х.1967 (№ 1193716/18-10) с присоединением заявки ¹

Приоритет

Опубликовано 12.Ч.1970. Бюллетень ¹ 17

Дата опубликования описания 12Л 111.1970

Кл. 42е, 23 05

МПК G 011 1/00

УДК 681.121.83(088.8) Комитет по делам изоСретеиий и открытий при Совете Мииистров

СССР

Авторы изобретения

А. И. Зленко, А, Г. Кухтин и А. К. Волченский

Заявитель

УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ МАССОВОГО РАСХОДА

ЖИДКОСТИ ИЛИ ГАЗА

Изобретение относится .к области приборостроения и предназначено для измерения массового расхода жидкости или газа, .например, в неустановившемся патоке сжимаемой жидкости и может быть применено в химической, авиационной, машиностроительной и других отраслях промышленности.

Существующие датчики расходомеров для сжимаемых жидкостей не регистрируют изменения плотности протекающей жидкости при одновременном,и. непрерывном изменении ее давления и температуры. Для получения высокой:степени точности значений расходов устанавливают приооры для замера температур и давлений отдельно,и по полученным значениям производится расчет, весовых расходов или с помощью вычислительного устройства, или расчетным путем.

Сложность существующих методов и приборов для определения расхода сжимаемой жидкости является причиной крайне редкого применения их в промышленности.

Предлагаемый дифференциальный датчик прост по конструкции и позволяет фиксировать как мгновенные значения расхода, так и суммарный, за конечный промежуток времени.

Указанные oocTîÿòåëüñòâà, а также возможность точного измерения расхода токсичных .кидкостей, малый вес и габариты обеспечивают широкое применение датчика в различных отраслях народного хозяйства.

Новизна предлагаемого устройства заключается в том, что в нем датчик давления Bblполнен в виде участка трубопровода и наружного кольца, образующего емкостной преобразователь, обкладки которого включены в электрическую цепь между батареей термопар и регистрирующим прибором.

10 На чертеже представлена конструкция предлагаемого устройства.

Оно состоит,из корпуса чувствительного элемента 1, с двух сторон присоединяемого к трубопроводу, наружного кольца 2 и батареи

15 термопар с3, которые канцентриччо расположены по двум равновеликим площадям сечения чувствительного элемента, трубопровода 4 и регистрирующего прибора 5.

Спаи термопар, расположенных против по20 така жидкости, имеют температуру заторможенного потока, противоположные спаи термопар — температуру движущегося потока.

При наличии разности температур на спаях термопар в каждой термопаре возникает э.д.с.

25 Дифференциальное соединение термопар между собой обеспечивает усреднение значения э.д.с. всех термопар. Необходимость такого соединения диктуется тем, что в каждой точке сечения, по которому протекает жидкость, тем30 пературы потока имеют различные значения, 271041

Предмет изобретения

1 -»

Составитель Н. П. Варнек

Редактор М. Афанасьева Техред 3. H. Тараненко Корректор Н. Л. Митрохина

Зэказ 2205!2 у Тираж 4РО Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, К-35, Раушская пэб., д. 4/5

Типографии, пр. Сапунова, 2 а усредненное значение э.д.с., являющееся функцией температуры,,выражает усредненное значение последней по сечению.

Наружное кольцо 2 и корпус чувствительного элемента 1 образуют конденсатор, емкость которого измеряется при изменении величины зазора «б». Напряжение на обкладках конденсатора определяется величиной э.д.с., подаваемой от батареи термопар 8, и емкостью кочденсатора. Зазор «6», определяющий емкость конденсатора,,изменяется .в зависимости от изменения давления жидкости, протекающей внутри трубопровода. Э.д.с., поступающая к регистрирующему прибору, в конечное итоге будет функцией давления и температуры потока сжимаемой жидкости. Указанные параметры потока и определяют его весовой расход, если принять во,внимание, что .изменением других факторов (например, коэффициент расхода, площадь сечения чувствительного элемента) можно пренебречь с достаточной для практики точностью.

Говременный уровень, измерительной техники позволяет выполнить батарею термопар и конденсатор практически безынерционными, что позволит с большой точностью фиксиро5 вать как мгновенные, так и суммарные значения переменных расходов жидкости.

10 Устройство для измерения массового расхода жидкости или газа, содержащее датчик давления и,включенные дифференциально две батареи термопар, которые установлены в одном сечении трубопровода навстречу потоку, 15 а в другом — по потоку, отличп ощееся тем, что, с целью повышения точности измерения и упрощения конструкции, в нем датчик давления выполHåí в виде участка трубопровода и наружного кольца, образующего екмостной

20 преобразователь, обкладки которого .включены,в электрическую цепь между батареей термопар и,регистрирующим прибором.
