Способ изготовления носителя магнитной записи

Способ изготовления носителя магнитной записи

Иллюстрации

Показать все

Реферат

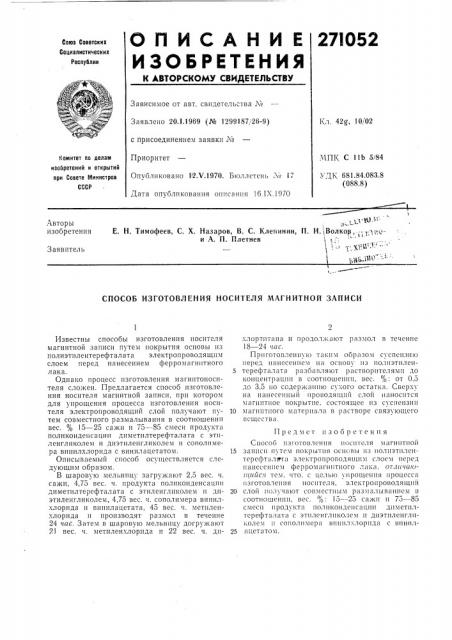

О П И С А Н И Е 27IO52 и зо ыитин ия

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (- 1

Зависимое от авт. свидетельства ¹

Кл. 42@, 10/02

Заявлено 20.1.1969 (№ 1299187;26-9) с присоединением заявки М

Приоритет

Опубликовано 1(2.V.1970. Бюллетень хе 17

Дата опубликования описания 16.IX.1970

МПК С 11b 5/84

УДК 681.84.083.8 (088,8) Комитет по делам изобретений и открытий при Совете Министров

СССР

„т т 1Ц.1

Е. Н. Тимофеев, С. Х. Назаров, В. С. Клепинин, П. И,1Волков. ;1I,»,, . 1. " и А. П. Плетнев

3 т гй .т ь т1Ь-111 -

Авторы изобретения

Заявитель

СПОСОБ ИЗГОТОВЛЕНИЯ НОСИТЕЛЯ МАГНИТНОЙ ЗАПИСИ

Известны способы изготовления носителя магнитной записи путем покрытия основы из полиэтилентерефталата электропроводящим слоем перед нанесением ферромагнитного лака.

Однако процесс изготовления магнптоносителя сложен. Предлагается способ изготовления носителя магнитной записи, при котором для упрощения процесса изготовления носителя электропроводящий слой получают путем совместного размалывания в соотношении вес. о7о 15 — 25 сажи и 75 — 85 смеси продукта поликонденсации диметилтерефталата с этиленгликолем и диэтиленгликолем и сополимера винилхлорида с винилацетатом.

Описываемый способ осуществляется следующим образом.

В шаровую мельницу загружают 2,5 вес. ч. сажи, 4,75 вес. ч. продукта поликонденсацпи диметилтерефталата с этиленгликолем и диэтиленгликолем, 4,75 вес. ч. сополимера винилхлорида и винилацетата, 45 вес. ч. метиленклорида и производят размол в течение

24 час. Затем в шаровую мельницу догружают

21 вес. ч. метиленхлорида и 22 вес. ч. дихлортптана H продолжают размол в течение

18 — 24 час.

Приготовленную таким образом суспензию перед нанесегшсм па основу из полиэтилен5 терефта IBTB разбавляют растворителями до концентрации в соотношении, вес.,p .от 0,5 до 3,5 по содержанию сухого остатка. Сверху на нанесенный проводящий слой наносится магнитное покрытие. состоящее из суспензии

10 лгагliiiTllol о матс plldга l3 растворе cBII33 гощег о вещества.

Предмет изобретения

Способ изготовления носителя магнитной

15 записи путем покрытия основы из полиэтилснтсрефталлта электропроводящнм слоем перед нанесением ферромагнитного лака, ог.гпча(о((гийс.(тем. что, с целью упрощения процесса изготовления носителя, электропроводящггй

20 слой получагот совместным размалыванием в соотношении, т3ес. (p. 15 — 25 сажи и 75 — 85 смеси продукта поликонденсации диметилтерефталата с этиленглпколем и дпэтиленглпколем il сополимера винплхлорида с винил25 ацетатом.
