Способ изготовления носителя магнитной записи

Способ изготовления носителя магнитной записи

Иллюстрации

Показать все

Реферат

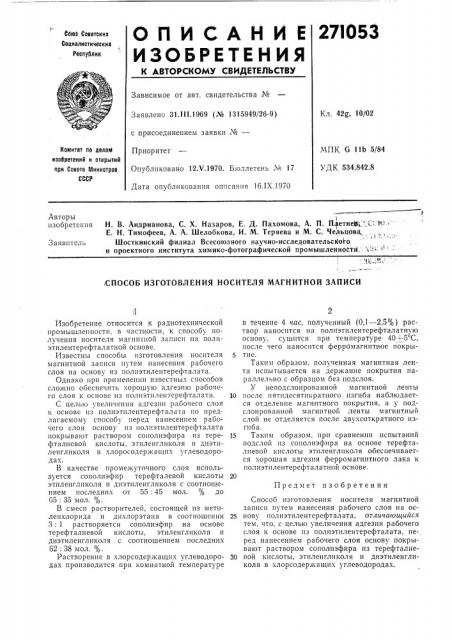

О П И С А Н И Е 27l053

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

СдЮЗ Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Заявлено 31.III.1969 (¹ 1315949/26-9) Кл, 42g, 10/02 с присоединением заявки №вЂ”

Комитет по делам изобретений и открытий при Совете Министров

СССР

МПК 6 11Ь 5!84

УДК 534.842.8

Приоритет

Опубликовано 12Х,1970. Бюллетень № 17

Дата опубликования описания 16.IX.1970

Авторы изобретения

Н. В. Андрианова, С. Х. Назаров, Е. Д. Пахомова, А. П. Плетнеф„ " . -:.:0.". "

E. H. Тимофеев, А. А. Шелобкова, И. М. Теряева и М. С. Чельцова,.

Шосткинский филиал Всесоюзного научно-исследовательского и проектного института химико-фотографической промышленности.. .." . ": "

Заявитель

СПОСОБ ИЗГОТОВЛЕНИЯ НОСИТЕЛЯ МАГНИТНОЙ ЗАПИСИ

Предмет изобретения

Изобретение относится к радиотехнической промышленности, в частности, к способу получения носителя магн11тиой записи HB полиэтилентерефталатной основе.

Известны способы изготовления носителя магнитной записи путем нанесения рабочего слоя на основу из полиэтилентерефталата.

Однако при применении известных способов сложно обеспечить хорошую адгезию рабочего слоя к основе из полиэтилентерефталата.

С целью увеличения адгезпи рабочего слоя к основе из полиэтилентерефталаTà по предлагаемому способу перед нанесением рабочего слоя основу из полиэтилентерефталата покрывают раствором сополиэфира .из терефталиевой кислоты, этилеигликоля и диэтилеигликоля в z чоpоcодержаuИ1х углеводородах.

В качестве промежуточного слоя используется сополиэфир терефталевой кислоты этиленгликоля и диэтиленгликоля с соотношением последних от 55: 45 мол. % до

65: 35 мол. %.

В смеси растворителей, состоящей из метиленхлорида и дихлорэтана в соотношении

3: 1 растворяется сополиэфир на основе терефталиевой кислоты, этиленгликоля и диэтиленгликоля с соотношением последних

62: 38 мол. %.

Растворение в хлорсодержащих углеводородах производится при комнатной температуре в течение 4 час, полученный (0,1 — 2,5%) раствор наносится на полиэтилентерефталатную основу, сушится при температуре 40 -5 С, после чего наносится ферромагнитное покры5 тие.

Таким образом, полученная магнитная лента испытывается на держание покрытия параллельно с образцом без подслоя.

У неподслоированной магнитной ленты

10 после пятидесятикратного изгиба наблюдается отделение магнитного покрытия, а у подслоированной магнитной ленты магнитный слой не отделяется после двухсоткратного изгиба.

15 Таким образом, при сравнении испытаний подслой из сополиэфира на основе терефталиевой кислоты этиленгликоля обеспечивается хорошая адгезия ферромагнитного лака к полиэтилентерефталатной основе.

Способ изготовления носителя магнитной записи путем нанесения рабочего слоя на ос25 нову полиэтилентерефталата, отличающийся тем, что, с целью увеличения адгезии рабочего слоя к основе из полиэтилентерефталата, перед нанесением рабочего слоя основу покрывают раствором сополиэфира из терефталие30 вой кислоты, этиленгликоля и диэтиленгликоля .в хлорсодержащих углеводородах.
