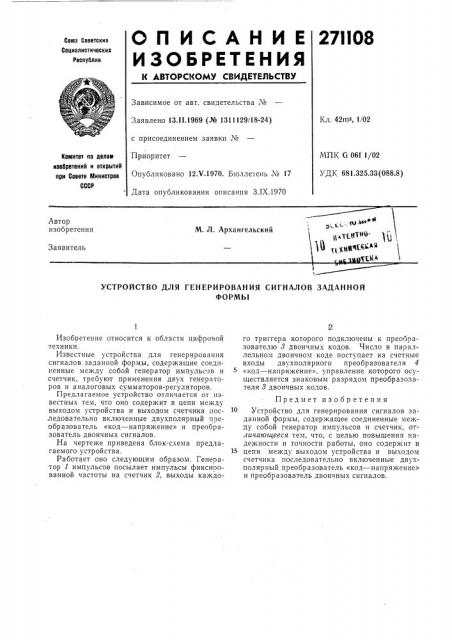

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

27ll08

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл. 42гпз, 1(02

Заявлено 13.1 I.1969 (№ 1311129/18-24) с присоединением заявки №

Приоритет

Опубликовано 12.V.1970. Бюллетень № 17

Дата опубликования описания З.IX.1970

МПК G 06f 1/02

УДК 681.325.33 (088.8) Комитет по делам иаобретеиий и открытий

Ilpll Совете ввииистров

СССР

Автор изобретения

М. Л, Архангельский

Заявитель

УСТРОЙСТВО ДЛЯ ГЕНЕРИРОВАНИЯ СИГНАЛОВ ЗАДАННОЙ

ФОРМЫ

Изобретение относится к области цифровой техники.

Известные устройства для генерирования сигналов заданной формы, содержащие соединенные между собой генератор импульсов и счетчик, требуют применения двух генераторов и аналоговых сумматоров-регуляторов.

Предлагаемое устройство отличается от известных тем, что оно содержит в цепи между выходом устройства и выходом счетчика последовательно включенные двухполярный преобразователь «код †напряжен» и преобразователь двоичных сигналов.

На чертеже приведена блок-схема предлагаемого устройства.

Работает оно следующим образом. Генератор 1 импульсов посылает импульсы фиксированной частоты на счетчик 2, выходы каждого триггера которого подключены к преобразователю 8 двоичных кодов. Число в параллельном двоичном коде поступает на счетные входы двухполярного преобразователя 4

«код — напряжение», управление которого осуществляется знаковым разрядом преобразователя 8 двоичных кодов.

Предмет изобретения

Устройство для генерирования сигналов заданной формы, содержащее соединенные меж ду собой генератор импульсов и счетчик, отлачаюи1ееся тем, что, с целью повышения надежности и точности работы, оно содержит в

15 цепи между выходом устройства и выходом счетчика последовательно включенные двухполярный преобразователь «код — напряжение» и преобразователь двоичных сигналов.
