Реферат



27! l27

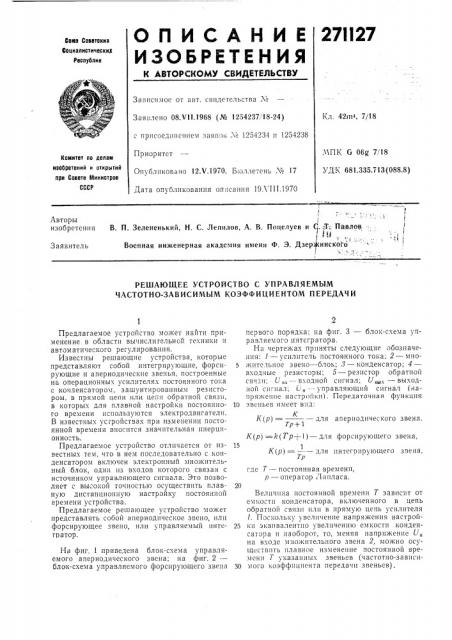

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советсиих

Социалистичесиил

Республик

Зависимое от авт. свидетельства ¹

1хл. 42m<, 7118

Заяьлено 08.И1.1968 (№ 1254237. 18-24) с присоединением заягок М 1254234 и 1254238

Приоритет

Опубликовано 12Х.1970. Бчоллетень х" 17

Дата опубликования описания 19Л П1.1970.ЧПК 6 06р 7118

УДК 681.335.713 (088.8) Комитет ло делам изобретений и открытий при Совете Министров

СССР

> ! ,.1

1 „1

В. П. Зелененький, Н. С. Лепилов, А. В. Поцелуев и .:Т;-. Павлов —.

j1j

Военная инженерная академия имени Ф. Э. Дзержинского

t л

Авторы изобретения

Заявитель

РЕШАЮЩЕЕ УСТРОЙСТВО С УПРАВЛЯЕМЫМ

ЧАСТОТНО-ЗАВИСИМЫМ КОЭФФИЦИЕНТОМ ПЕРЕДАЧИ где Т вЂ” постоянная времени, p — оператор Лапласа.

Предлагаемое устройство может найти применение в области вычислительной техники и автам атического регул ир овап ия.

Известны решающие устройства, которые представляют собой интегрирующие, форсирующие и апериодические звенья, построенные на операционных усилителях постоянного тока с конденсатором, зашунтированным резистором, в прямой цепи или цепи обратной связи, в которых для плавной настройки постоянного времени используются электродвигатели.

В известных усгройствах при изменении постоянной времени вносится значительная инерционно" ть.

Предлагаемое устройства отличается от известных тем, что в нем последовательно с конденсатором включен электронный множительный блок, один из входов которого связан с источником управляющего сигнала. Это позволяет с высокой точностью осуществить плавHyIo дистанционную настройку постоянной времени устройства.

Предлагаемое решающее устройство может представлять собой апериодическое звено, или форсирующее звено, или управляемый интегратор.

На фиг. 1 приведена блок-схема управляемого апериодического звена; на фиг. 2— блок-схема управляемого форсирующего звена первого порядка; на фиг. 3 — блок-схема управляемога интегратора.

На чертежах приняты следующие обозначения: 1 — усилитель постоянного тока; 2 — множите.пьное звено †бл; 3 — конденсатор; 4— входные резисторы; 5 — резистор обратной связи; U „, — входной сигнал; U„„. — выходной сигнал; L,„— управляющий сигнал (напряжение настройки). Передаточная функция

10 звеньев имеет вид:

К

К(р) = — для апериодического звена, тр+1

К(р) = (Тр+1) — для форсирующего звена, 15 1

К(р) = для интегриручащего звена, тр

Beличина постоянной времени Т зависит от емкости конденсатора, включенного в цепь обратной связи или в прямую цепь усилителя

1. Поскольку увеличение напряжения настрай25 ки эквивалентно увеличению емкости конденсатора и наоборот, то, меняя напряжение U„

Hà входе множительного звена 2, можно Oc) ществить плавное изменение постоянной времени Т указанных звеньев (частотно-зависи30 мого коэффициента передачи звеньев).

271127

Предмет изобретения

Яг. Г

Составитель И. А. Шелипова

Редактор Н. С. Коган Техред Л. В. Куклина Коррсктор С. А, Кузовенкова

Заказ 2274/15 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Ммшстров СССР

Москва, Ж-35, Раушская наб., д. 4!5

Типография, «р. Сапунова, 2

Решающее устройство с управляемым частотно-зависимым коэффициентом передачи, содержащее операционный усилитель постоянного тока с конденсатором во входной цепи или в цепи обратной связи, зашунтированным резистором, отличающееся тем, что, с целью расширения функциональных возможностей устройства, последовательно с конденсатором включен множительный блок, один из входов которого .подключен к источнику управляющего сигнала.
