Реферат

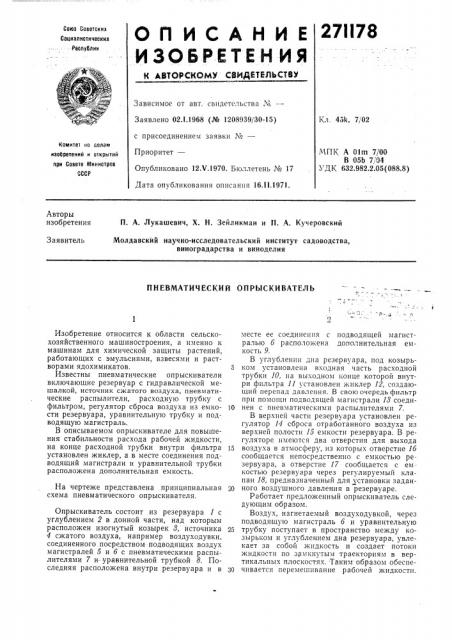

27II78

ОП ИСАНИ Е

ИЗОБРЕТЕНИЯ РТ Р ЦР „ У РЦДРТРД, Т У

Союз Советских

Социалистических

Реслублик

Зависимое от авт. свидетельства №вЂ”

Заявлено 02 1.1968 (№ 1208939/30-15) с присоединением заявки ¹â€”

Приоритет—

Опубликовано 12 V.1970. Бюллетень № 17

Дата опубликования описания 16.11.1971.

Кл. 45k, 7/02

Коиитет но селам изобретений и открытий

МПК А 01m 7/00

В 05Ь 7/04

УДК 632.982.2.05(088.8) при Совете Министров

СССР

Авторы изобретения

П. А. Лукашевич, Х. H. Зейликман и П. А. Кучеровский

Заявитель

Молдавскйй научно-исследовательский институт садоводства, виноградарства и виноделия

П Н ЕВМАТИ Ч ЕСКИ И 0 П P Ь1С К И ВАТЕЛ Ь

Изобретение относится к области сельскохозяйственного машиностроения, а именно к машинам для химической защиты растений, работающих с эмульсиями, взвесями и растворами ядохимикатов.

Известны пневматические опрыскиватели включающие резервуар с гидравлической мешалкой, источник сжатого воздуха, пневматические распылители, расходную трубку с фильтром, регулятор сброса воздуха из емкости резервуара, уравнительную трубку и подводящую магистраль.

В описываемом опрыскивателе для повышения стабильности расхода рабочей жидкости, на конце расходной трубки внутри фильтра установлен жиклер, а в месте соединения подводящий магистрали и уравнительной трубки расположена дополнительная емкость.

На чертеже представлена принципиальная схема пневматического опрыскивателя.

Опрыскиватель состоит из резервуара 1 с углублением 2 в донной части, над которым расположен изогнутый козырек 8, источника

4 сжатого воздуха, например воздуходувки, соединенного посредством подводящих воздух магистралей 5 и б с пневматическими распылителями 7 и- уравнительной трубкой 8. Последняя расположена внутри резервуара и в месте ее соединения с подводящей магистралью 6 расположена дополнительная емкость 9.

В углублении дна резервуара, под козырь5 ком установлена входная часть расходной трубки 10, на выходном конце которой внутри фильтра 11 установлен жиклер 12, создающий перепад давления. В свою очередь фильтр при помощи подводящей магистрали 18 соеди10 нен с пневматическими распылителями 7.

В верхней части резервуара установлен регулятор И сброса отработанного возд1 ха из верхней полости 15 емкости резервуара. В регуляторе имеются два отверстия для выхода

15 воздуха в атмосферу, из которых отверстие 16 сообщается непосредственно с емкостью ре. зервуара, а отверстие 17 сообщается с ем костью резервуара через регулируемый клапан 18, предназначенный для установки заданного воздушного давления в резервуаре.

Работает предложенный опрыскиватель следующим образом.

Воздух, нагнетаемый воздуходувкой, через подводящую магистраль 6 и уравнительную

25 трубку поступает в пространство между козырьком и углублением дна резервуара, увлекает за собои жидкость и создает потоки жидкости по замкнутым траекториям в вертикальных плоскостях..Таким образом обеспе30 чивается перемешивание рабочей жидкости.

271178

Корректор Л. Л. Евдонов

Техред Л. В. Куклина

Редактор Н. С. Коган

Заказ 6672/1 — 70 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

ЦТ МО

Под избыточным давлением жидкость поступает через расходную трубку с жиклером, фильтр и подводящую магистраль к распылителям, где распыляемая жидкость подхватывается воздушным потоком, дополнительно дробится и переносится на обрабатываемый объект. При прекращении подачи воздуха и сброса его в атмосферу через отверстия регулятора в резервуаре быстро снижается давление до атмосферного. При этом жидкость через уравнительную трубку поступает в дополнительную емкость.

В результате перепада давления, образуемого жиклером, сифонный эффект в подводящей магистрали 18 прерывается, и она заполняется воздухом, поступающим из атмосферы через распылители, а излишек жидкости в фильтре и дополнительной емкости стекает в резервуар до установления гидравлического равновесия. Таким образом прекращается поступление жидкости к распылителям без наличия запорного устройства.

5 Предмет изобретения

Пневматический опрыскиватель, включающий резервуар с гидравлической мешалкой, источник сжатого воздуха, пневматические распылители, расходную трубку с фильтром, 1р регулятор сброса воздуха из емкости резервуара, уравнительную трубку и подводящую магистраль, отличпющийся тем, что, с целью повышения стабильности расхода рабочей жидкости, на конце расходной трубки внутри

15 фильтра установлен жиклер, а в месте соединения подводящей магистрали и уравнительной трубки расположена дополнительная емкость.
