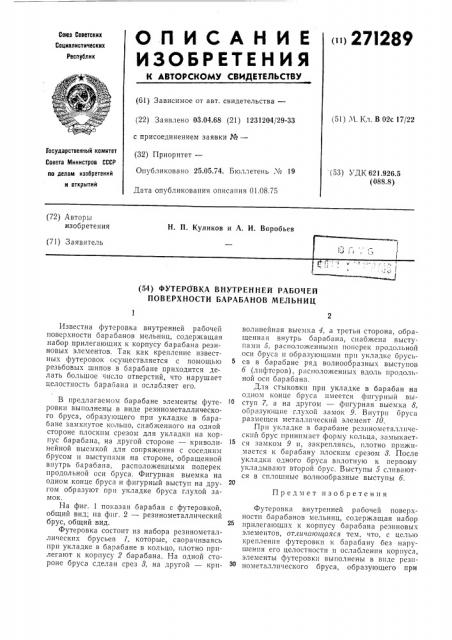

О П И С A Н И E 271289

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Зависимое от авт. свидетельства— (22) Заявлено 03.04.68 (21) 1231204/29-33 с присоединением заявки №вЂ” (32) Приоритет—

Опубликовано 25.05.74. Бюллетень № 19

Дата опубликования описания 01.08.75 (5!) Ч. Кл. В 02с 17/22

Государственный комитет

Совета Министров СССР (53) УДК 621.926.5 (088.8) во делам изобретений н открытий (72) Авторы изобретения

Н. П. Куликов и А. И. Воробьев

1 р 1! / (71) Заявитель (54) ФУТЕРОВКА ВНУТРЕННЕЙ РАБОЧЕЙ

ПОВЕРХНОСТИ БАРАБАНОВ МЕЛЬНИЦ

Предмет изобретения

Известна футеровка внутренней рабочей поверхности барабанов мельниц, содержащая набор прилегающих к корпусу барабана резиновых элементов. Так как крепление известных футеровок осуществляется с помощью резьбовых шипов в барабане приходится делать большое число отверстий, что нарушает целостность бараоана и ослабляет его.

В предлагаемом барабане элементы футеровки выполнены в виде резинометаллического бруса, образующего при укладке в барабане замкнутое кольцо, снабженного на одной стороне плоским срезом для укладки на корпус барабана, на другой стороне — криволинейной выемкой для сопряжения с соседним брусом и выступами на стороне, обращенной внутрь барабана, расположенными поперек продольной оси бруса. Фигурная выемка на одном конце бруса и фигурный выступ на другом образуют при укладке бруса глухой замок.

На фиг. 1 показан барабан с футеровкой, общий вид; на фпг. 2 — резинометаллический брус, общий вид.

Футеровка состоит из набора резинометаллических брусьев 1, которые, сворачиваясь при укладке в барабане в кольцо, плотно прилегают к корпусу 2 барабана. На одной стороне бруса сделан срез 8, на другой — криволпнейная выемка 4, а третья сторона, обращенная внутрь барабана, снабжена выступамп 5, расположенными поперек продольной осп бруса и образующими прп укладке брусьб ев в барабане ряд волнообразных выступов б (лпфтсров), расположенных вдоль продольной осп барабана.

Для стыковки при укладке в барабан на одном конце бруса имеется фигурный вы1О ступ 7, а на другом — фигурная выемка 8, ооразующпе глухой замок 9. Внутри бруса размещен металлический элемент 10, Прп укладке в барабане резпнометаллпческпй брус принимает форму кольца, замыкается замком 9 и, закрепляясь, плотно прижимается к барабану плоским срезом 8. После укладки одного бруса вплотную к первому укладывают второй брус. Выступы 5 сливаются в сплошные волнообразные выступы б.

Футеровка внутренней рабочей поверхности барабанов мельниц, содержащая набор прилегающих к корпусу барабана резиновых элементов, отлинающаяся тем, что, с целью крепления футеровкп к барабану без нарушения его целостности и ослабления корпуса, элементы футеровкп выполнены в впдс резинометаллического бруса, образующего при

271289

Узел Ь

2 1

Узел 8

/О укладке в барабане замкнутое кольцо, снабженного на одной стороне плоским срезом для укладки на корпус барабана, криволинейной выемкой на другой стороне для сопряжения с соседним брусом и выступами на стороне, обращенной внутрь барабана, расположенными поперек продольной оси бруса, причем на одном конце бруса выполнена фигурная выемка, а на другом — фигурный выступ, обра5 зующие при укладке бруса глухой замок.

271289 г-г

Фиг. 2
