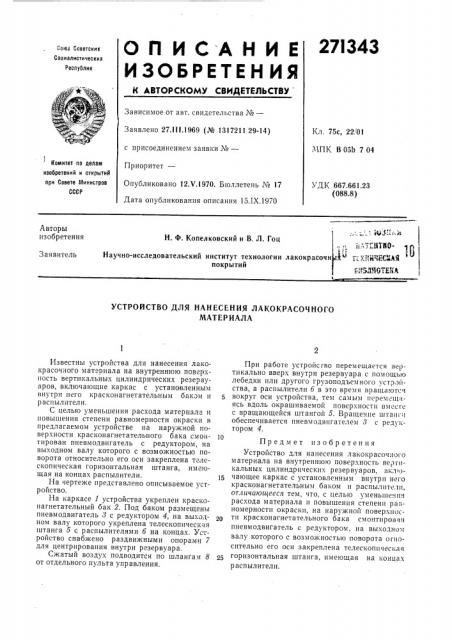

О П И С А Н И Е 271343
ИЗОБРЕТЕН ИЯ
Со<аз Советских
Социалистических
Республик
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Зависимое от авт. свидетельства Мв—
Заявлено 27.111.1969 (Ж 1317211,29-14) Кл. 75с, 22, 01
<ЧПК В 05Ь 7 04 с присоединением заявки Ко—!
Комитет по делам изобретений и открытий при Совете Министров
СССР
Приоритет—
Опуб,чиковано 12Х.1970. Бюллетень No 17
Дата опубликования описания 15. IX.1970
УДК 667.661.23 (088.8) Авторы изобретения
ВЦФ, и э
t т ° ! Н. Ф. Копелковский и В. Л. Гоц
;„:.-„ТжИОНаучно-исследовательский институт технологии лакокрасочн Й ТгХи14тИ:С11АЯ покрытии
=:,
Заявитель
УСТРОИСТВО ДЛЯ НАНЕСЕНИЯ ЛАКОКРАСОЧНОГО
МАТЕРИАЛА
Известны устройства для нанесения лакокрасочного материала на внутреннюю поверхность вертикальных цилиндрических резервуаров, включающие каркас с установленным внутри него красконагнетательным баком ii распылители.
С целью уменьшения расхода материала и повышения степени равномерности окраски в предлагаемом устройстве на наружной поверхности красконагнетательного бака смон- JQ тирован пневмодвигатель с редуктором, на выходном валу которого с возможностью поворота относительно его оси закреплена телескопическая горизонтальная штанга, имеющая на концах распылители. 15
На чертеже представлено описываемое устройство.
На каркасе 1 устройства укреплен краскопагнетательный бак 2. Под баком размещены пневмодвигатель 8 с редуктором 4, íà выход- оо ном валу которого укреплена телескопическая штанга 5 с распылителями б на концах. Устройство снабжено раздвижными опорами 7 для центрирования внутри резервуара.
Сжатый воздух подводится по шлангам 8 25 от отдельного пульта управления.
При работе устройсгво перемещается вертикально вверх внутри резервуара с помощью лебедки или другого грузоподъемного устройства, а распылители б в это время вращаются вокруг оси устройства, тем самтям перемещаясь вдоль окрашиваемой поверхности вместе с вращающейся штангой 5. Вращение штапг,t обеспечивается пневмодвигателем 8 с редуктором 4.
Предмет изобретения
Устройство для нанесения лакокрасочного материала на вчутреннюю поверхность вергикальных цилиндрических резервуаров, вкл очающее каркас с установленным внутри него красконагнетательным баком и распылители, отличающееся тем, что, с целью уменьшения расхода материала и повышения степени равномерности окраски, на наружной поверхности красконагнетательного бака смонтирован пневмодвигатель с редуктором. на выходном валу которого с возможностью поворота огпосительно его оси закреплена телескопическая горизонтальная штанга, имеющая на концах распылители.
271343 /г лебл-е йаиъЫ
ФРзф,т
Составитель Б. Мардер
Техред А. А. Камышникова Корректор Г. С. Мухина
Редактор С. И. Хейфиц
Загорская типография
Заказ 3677 Тираж 480 экз. Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Ж-35, Раушская наб., 4/5
