Реферат



I ,, —,,„, тно-текничес:-:.

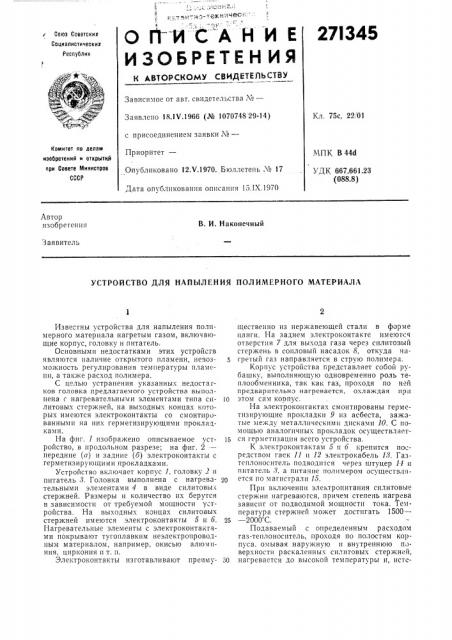

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

271345

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹ —

Кл. 75с, 22 01

Заявлено 18.1V.1966 (№ 1070748 29-14) с присоединением заявки М—

Приоритет—

Опубликовано 12.Ч.1970. Бюллетень,¹ 17

Дата опубликования описания 15. IX.1970

Комитет по делам

МПК В 44d

УДК 667.661.23 (088.8) изобретеиий и открытий при Совете Министров

СССР

Автор изобретения

В. И. Наконечный

Заявитель

УСТРОЙСТВО ДЛЯ НАПЫЛЕНИЯ ПОЛИМЕРНОГО МАТЕРИАЛА

Известны устройства для напыления полимерного материала нагретым газом, включа|ощие корпус, головку и питатель.

Основными недостатками этих устройств являются наличие открытого пламени, невозможность регулирования температуры пламени, а также расход полимера.

С целью устранения указанных недостагков головка предлагаемого устройства выполнена е нагревательными элементами типа си- 10 литовых стержней, íà выходных концах которых имеются электроконтакты со смонтированными на них герметизирующими прокладкамии.

На фиг. I изображено описываемое уст- 15 ройство, в продольном разрезе; на фиг. 2 передние (а) и задние (б) электроконтакты с герметизирующими прокладками.

Устройство включает корпус 1, головку 2 и питатель 3. Головка выполнена с нагрева- 20 тельными элементами 4 в виде силитовых стержней. Размеры It количество их берутся в зависимости от требуемой мощности устройства. На выходных концах силитовых стержней имеются электроконтакты 5 и б. 25

Нагревательные элементы с электроконтакгами покрывают тугоплавким неэлектропроводным материалом, например, окисью алюминия, циркония If т. п.

Электроконтакты изготавливают преиму- 30 ществеHHo из нержавеющей стали в форме цанги. На заднем электроконтакте имеются отверстия 7 для выхода газа через силитовь|й стержень в сопловый насадок 8, откуда н»гретый газ направляется в струю полимера.

Корпус устройства представляет собой рубашку, выполняющую одновременно роль теплообменника, так как газ, проходя по ней предварительно нагревается, охлаждая при этом сам коопус.

На электроконтактах смонтированы герметизирующие прокладки 9 из асбеста, зажатые между металлическими дисками 10. С помощью аналогичных прокладок осуществляется герметизация всего устройства.

К электроконтактам 5 и б крепится посредством гаек 11 и 12 электрокабель 1т. Газтеплоноситель подводится через штуцер 11 и питатеlь 3, à Ilèòàние полимером осуществляется по магистрали 15.

При включении электропитания силитовые стержни нагреваются, причем степень нагрева зависит от подводимой мощности тока. Температура стержней может достигать 1500— — 2000=C, Подаваемый с определенным расходом газ-теплоноситель, проходя по полостям корпуса, омывая наружную и внутреннюю поверхности раскаленных силптовых стержн lf, нагревается до высокой температуры и, исте271345

1г 1а s

1а а

Составитель Л, Ларина

Редактор Н. Г. Михайлова Техред 3. Н. Гараненко, А, A. Качышникова

Корректор Е. Н. Миронова

Заказ 3677 Тираж 480 экз. Подписное

11НИИП11 1(огиитета по делана изобретений и открытий при Совете Министров СССР

Москва, 11(-35, Раушскзя аб., 4, 5

Загорская типография кая через отверстия 1б соплового насадка, направляется в струю полимера.

Предмет изобретения

Устройство для напыления полимерного материала нагретым газом, включающее корпус, головку и питатель, отгичатощееся тем, что, с целью устранения открытого пламени и обеспечения регулировки температуры газа, а также расхода полимера, головка выполнена с нагревательными элементами типа силито5 вых стержней, на выходных концах KOTOphlx имеются электроконгакты со смонтированными на них герметизирующими прокладками.
