Ментмо- <1|иностранная фирмаj техця*!^*«стамикарбон н.в.»i c||i»ikey1b1la(пидерланды)

Ментмо- <1|иностранная фирмаj техця*!^*«стамикарбон н.в.»i c||i»ikey1b1la(пидерланды)

Иллюстрации

Показать все

Реферат

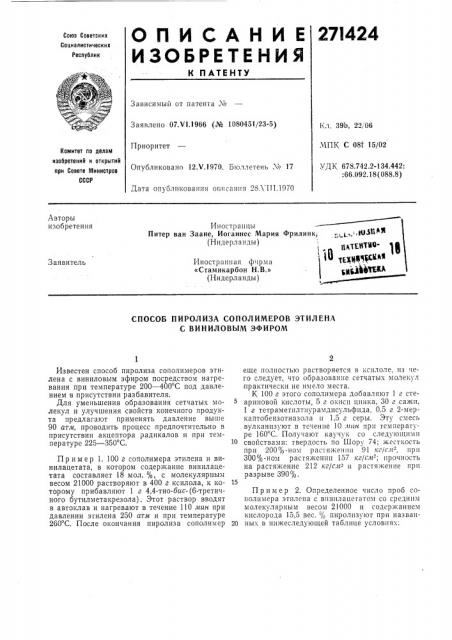

О П И С А Н И Е 27I424

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К ПАТЕНТУ

Зависимьш от патента ¹

Заявлено 07.V1.1966 (№ 1080451/23-5) Кл. 39b, 22/06

МПК С 081 15/02

Приоритет

Комитет по делом изобретений и открытий при Совете Министров

СССР

УД K 678.742.2-134.442:

:66.092.18(088.8) Опубликовано 12.V.1970. Бюллетень ¹ 17

Дата опубликования описания 28л 111.1970

Авторы изобретения

Иностранцы

Питер ван Заане, Иоганнес Мария (Нидерланды), 1 1 ЦФЯ

Фрилинк, црТКНТИ 1 техцВЧтсх

gg+QiwKA

Заявитель

Иностран ая фирма

«Стамикарбон Н.В,» (Нидерланды) СПОСОБ ПИРОЛИЗА СОПОЛИМЕРОВ ЭТИЛЕНА

С ВИНИЛОВЫМ ЭФИРОМ

Известен способ пиролиза сополимеров этилена с виниловым эфиром посредством нагревания при температуре 200 — 400 С под давлением в присутствии разбавителя.

Для уменьшения ооразования сетчатых молекул и улучшения свойств конечного продукта предлагают применять давление выше

90 атм, проводить процесс предпочтительно в присутствии акцептора радикалов и при температуре 225 — 350 С.

Пример 1. 100 г сополимера этилена и винилацетата, в котором содержание винилацетата составляет 18 мол. %, с молекулярным весом 21000 растворяют в 400 г ксилола, к которому прибавляют 1 г 4,4-тио-бис-(6-третичного бутилметакрезола). Этот раствор вводят в автоклав и нагревают в течение 110 мин при давлении этилена 250 атм и при температуре

260 С. После окончания пиролиза сополимер еще полностью растворяется в кснлоле, нз «его следует, что образование сетчатых молекул практически не имело места.

К 100 г этого сополимера добавляют 1 г стеариновой кислоты, 5 г окиси цинка, 30 г сажи, 1 г тетраметилтиурамдисульфида, 0,5 г 2-меркаптобензотиазола п 1,5 г серы. Эту смесь вулканнзуют в течение 10 мин прн температуре 160 С. Получают каучук со следующими

10 свойствами: твердость по Шору 74; жесткость при 200%-ном растяжении 91 йг/сл, прн

300%-ном растяжении 157 кг/см ; прочность на растяжение 212 кг/см - н растяжение прн разрыве 390%.

П р и и е р 2. Определенное число проб сополимера этилена с внннлацегатом со средним молекулярным весом 21000 н содержанием кислорода 15,5 вес. % пиролизуют при назван20 ных в нижеследующей таблице условиях:

271424

Продукт

Давление, ат,и

Время, Температура, С

Дисперга =C на каждые 100 углеродных атомов цепи содержание кислорода, вес, о тор мин

1,5

2,9

4,3

275

500".

13,7

11,9

9,9 зтиле

275

250

1,5

2,8

13,8

12,0 П р и м е ч а н и е: В этих случаях растворяют 20 вес,;(сополимера в циклогексане или ксилоле, после чего нагнетают R реакционный сосуд такое количество азота или этилена, чем достигают желаемого давления.

Составитель В. Айзикович

Тсхред Л. В. Куклина

Корректор А. и. Зимина

Р(,1cli(Top Л. Новожилова

Заказ 228/ 14 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, Вр. Сапунова, 2

Ф1 азот +

-I-ииклогексап азот+ —, -кс идол зтилен этилеи + — ксилол

Из таблицы следует, что пиролиз усиливается с увеличением давления. Получаемые продукты летко перерабатываются и посредством вулканизации "с серий переводятся в эластомерные продукты е охл.ичными свойствами.

П р е д м е т .и-Го о р е т е н и я э

1. Способ,-пиролпза сополимеров этилена с виниловым эфиром посредством нагревания при температуре 200 †4 C под давлением в присутствии разбавителя, например, бензола, отличающийся тем, что, с целью уменьшения образования сетчатых молекул и улучшения свойств конечного продукта, процесс проводят

5 при давлении выше 90 атм.

2. Способ по п, 1, отличающийся тем, что пиролиз проводят в присутствии акцептора радикалов.

3. Способ по пп. 1 и/или 2, отличающийся тем, что процесс проводят при температуре

225 †3 С.
