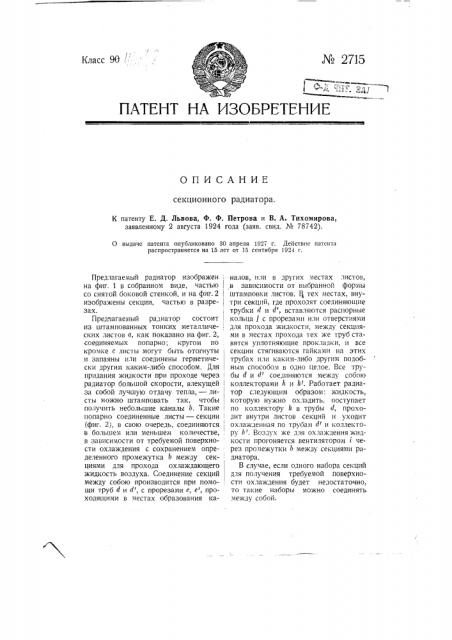

Класс 90 № 2715

ПАТЕНТ НА ИЗОБРЕТЕН Ц

ОПИСАНИЕ секционного радиатора.

К патенту Е. Д. Львова, Ф. Ф. Петрова и В. А. Тихомирова, заявленному 2 августа 1924 года (ваяв. свид. № 78742).

0 выдаче патента опубликовано 30 апреля 1027 г. Действие патента распространяется на 15 лет от 15 сентября 1924 г.

Предлагаемый радиатор изображен на фиг, 1 в собранном виде, частью со снятой боковой стенкой, и на фиг. 2 изображены секции, частью в разрезах.

Предлагаемый радиатор состоит из штампованных тонких металлических листов а, как показано на фиг. 2, соединяемых попарно; кругом по кромке с листы могут быть отогнуты и запаяны или соединены герметически другим каким-либо способом. Для придания жидкости при проходе через радиатор большой скорости, влекущей за собой лучшую отдачу тепла, — листы можно штамповать так, чтобы получить небольшие каналы b. Такие попарно соединенные листы — секции (фиг. 2). в свою очередь, соединяются в большем или меньшем количестве, в зависимости от требуемой поверхности охлаждения с сохранением определенного промежутка 6 между секциями для прохода охлаждающего жидкость воздуха. Соединение секций между собою производится при помощи труб d и (Р, с прорезами е, е, проходящими в местах образования ка,- налов, или в других местах листов, !,в зависимости от выбранной формы штамповки листов. В тех местах, внутри секций, где проходят соединяющие трубки д и d, вставляются распорные кольца f с прорезами или отверстиями для прохода жидкости, между секциями в местах прохода тех же труб ставятся уплотняющие прокладки, и все секции стягиваются гайками на этих трубах или каким-либо другим подобным способом в одно целое. Все трубы d и d соединяются между собою коллекторами h u h. . Работает радиатор следующим образом: жидкость, которую нужно охладить. поступает по коллектору h в трубы d, проходит внутри листов секций и уходит

1 охлажденная по трубам Р и коллектору h . Воздух же для охлаждения жидкости прогоняется вентилятором (. через промежутки h между секциями радиатора.

В случае, если одного набора секций для получения требуемой поверхности охлаждения будет недостаточно то такие наборы можно соединять между собой.

ПРЕДМЕТ ПЛТЕНТД.

Секционный радиатор, характеризующийся тем, что секции образуются, из скрепленных попарно горизонтальных листов а со штампованными плоскими возвьппениями, образующими, каналы l>, каковые секции соединяются между собой на концах вертикальными трубами (1, (1 и (l. pi,... с прорезами е, е и е, е и распорными кольцами /, / с отверстиями, а трубы входят в нижний ((и верхний Ь коллекторы (фиг. 1 и 2).
