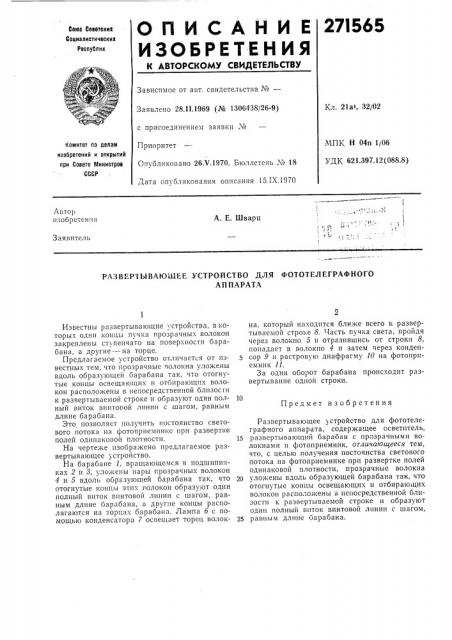

ОПИСАНИ Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

271565

Сова Советских

Социалистических

Республик

Зависимое от авт. свидетельства №вЂ”

Кл. 21а>, 32/02

Заявлено 28.11.1969 (¹ 1306438/26-9) с присоединением заявки ¹

Комитет по делам изобретений и открытий при Совете Министров

СССР

МПК Н 04п 1/06

УДК 621 397 12(088 8) Приоритет

Опубликовано 26. 1/.1970. Бюллетень ¹ 18

Дата опуоликования описания 15.IX.1970

Аьтор изобретения

А. E. Шварц н 1

Заявитель

РАЗВЕРТЫВАЮШЕЕ УСТРОЙСТВО ДЛЯ ФОТОТЕЛЕГРАФНОГО

АППАРАТА

Предмет изобретения

Известны развертывающие устройства, в которых одни концы пучка прозрачных волокон закреплены ст пепчато на поверхности барабана, а друтие--на торце.

Предлагаемое устройство отличается от известных тем, что прозрачные волокна уложены вдоль образующей барабана так, что отогнутые концы освещающих и отбирающих волокон расположены в непосредственной близосги к развертываемой строке и образуют один полный виток винтовой линии с шагом, равным длине барабана.

Это позволяет получить постоянство светового потока на фотоприемнике при развертке полей одинаковой плотности.

На чертеже изображено предлагаемое развертывающее устройство.

На барабане 1, вращающемся в подшипниках 2 и 8, уложены пары прозрачных волокон

4 и 5 вдоль образующей барабана так, что отогнутые концы эти" vîëoêîí образуют один полный виток винтовой линии с шагом, равным длине барабана, а другие концы располагаются на торцах барабана. Лампа б с помощью конденсатора 7 освещает торец волокна, который находится ближе всего к развертываемой строке 8. Часть пучка света, пройдя через волокно 5 и отразившись от строки 8, попадает в волокно 4 и затем через конден5 сор 9 и растровую диафрагму 10 на фотопрнемник 11.

За один оборот барабана происходит развертывание одной строки.

Развертывающее у стройство для фототелеграфного аппарата, содержа.цее осветитель, 15 развертывающий барабан с прозрачными волокнами и фотоприемник, отличающееся тем, что, с целью получения постоянства светового потока на фотоприемнике при развертке полей одинаковой плотности, прозрачные волокна

20 уложены вдоль образующей барабана так, что отогнутые концы освещающих и отбирающих волокон расположены в непосредственной близости к развертываемой строке и образуют один полный виток винтовой линии с шагом, 25 равным длине барабана.
