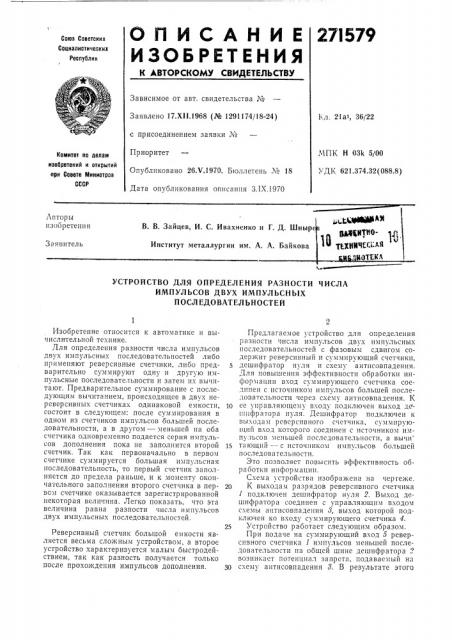

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

27I579

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

1,л, 21а1, 36/22

Заявлено 17.Х||,1968 (№ 1291174/18-24) с присоединением заявки ¹

Приоритет

Опубликовано 26.Ч,1970. Бюллетень ¹ 18

Дата опубликования описания З.IX.1970

ЯПК Н 03k 5/00

УДК 621.374.32(088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения

В, В. Зайцев, И. С. Ивахненко

Институт металлургии им. А

Заявитель

УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ РАЗНОСТИ ЧИСЛА

ИМПУЛЬСОВ ДВУХ ИМПУЛЪСНЪ|Х

ПОСЛЕДОВАТЕЛЬНОСТЕЙ

Изобретение относится к автоматике и вычислительной технике.

Для определения разности числа импульсов двух импульсных последовательностей либо применяют реверсивные счетчики, либо предварительно суммируют одну и другую импульсные последовательности и затем их вычитают. Предварительное суммирование с последующим вычитанием, происходящее в двух нсреверсивных счетчиках одинаковой емкости, состоит в следующем: после суммирования в одном из счетчиков импульсов оольшей последовательности, а в другом — меньшей на оба счетчика одновременно подается серия импульсов дополнения пока не заполнится второй счетчик. Так как первоначально в первом счетчике суммируется большая импульсная последовательность, то первый счетчик заполняется до предела раньше, и к моменту окончательного заполнения второго счетчика в первом счетчике оказывается зарегистрированной некоторая величина. Легко показать, что эта величина равна разности числа импульсов двух импульсных последовательностей.

Реверсивный счетчик большой емкости является весьма сложным устройством, а второе устройство характеризуется малым быстродействием, так как разность получается только после прохождения импульсов дополнения.

Предлагаемое устройство для определения разности числа импульсов двух импульсных последовательностеи с фазовым сдвигом содержит реверсивным и суммирующий счетчики, дешифратор нуля и схему антнсовпадения.

Для повышения эффективности обработки информации вход суммирующего счетчика соединен с источником импульсов большей последовательности через схему антисовпадения. К

10 ее управляющему входу подключен выход де шифратора нуля. Дешифратор подключен к выходам реверсивного счетчика, суммирующий вход которого соединен с источником импульсов меньшей последовательности, а вычи

)5 тающий — с источником импульсов большей последовательности.

Это позволяет повысить эффективность ооработки информации.

Схема устройства изображена на чертеже.

2p K выходам разрядов реверсивного счетчика

1 подключен дешифратор нуля 2. Выход дешифратора соединен с управляющим входом схемы антисовпадения 3, выход которой подключен ко входу суммирующего счетчика 4.

25 Устройство работает следующим образом.

При подаче на суммирующий вход 5 реверсивного счетчика 1 импульсов меньшей последовательности па общей шине дешифратора возникает потенциаl запрета, подаваемый íа

3р схему антисовпадения 8. В результате этога

271579

Предмет изобретения

Г редактор Б. Б. Федотов Составитсиь В, Валвженич Корректор .Ч. С. Веденеева

Заказ 2399,3 Тираж 480 Подписное

IIIil4IlllIl Когнитета по деяагн изобрете1шй и открытий при Совете Министров СССР

Москва, >К-35, Раушская наб., д. 4,5

Т1шография, пр. Сапунова, 2 пмпульсь1 большей послсдовательпости нс проходят через схему 8, а поступают только на вход вычитания б счетчика 1. Как только сумма в счетчике 1 вычитается до нуля, потенциал запрета снимается со схемы 8, и импульсы большей последовательности начинают проходить в суммирующий счетчик 4 через схему о. Эти же импульсы, поступающие на вход 6 счетчика 1; подтвер>кдают его нулевое состояние.

Настоящее устройство применимо также для определения разности двух импульсов последовательностей, в которых нет фазового сдвига, но он может быть получен обычными средствами. Кроме того, его можно использовать для определения разности двух импульсных последовательностей,"ък11ьшая из которых заканчивается раньше начала болыпей последовательности.

Устройство для определения разности числа импульсов двух импульсных последовательно5 с1ей с фазовым сдвигом, одна из которых содер>кит меныпее число импульсов и заканчивается раньше другой, содержащее реверсивный и суммирующий счетчики, дешифратор нуля и схему антисовпадения, отличающееся тем, 10 что, с целью повышения эффективности обработки информации, в нем вход суммирующего счетчика соединен с источником импульсов большей последовательности через схему антисовпаденпя, к управляющему входу которой

15 подкл1оче выход дешифратора нуля, подключе1шого к выходам реверсивного счетчика, суммирующий вход которого соединен с источником импульсов меньшей последовательности, а вычитающий — с источником импульсов

20 большей последовательности.
