Способ изготовления дискового герметичного щелочного никель- кадмиевого аккумулятора

Способ изготовления дискового герметичного щелочного никель- кадмиевого аккумулятора

Иллюстрации

Показать все

Реферат

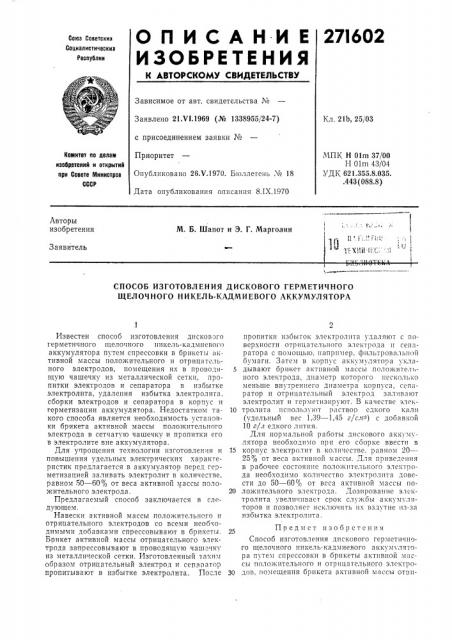

27I602

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союа Советских

Социалистических

Реопуйлин

Зависимое от авт. свидетельства ¹

Заявлено 21Х!.1969 (№ 1338955, .24-7) Кл. 21b, 25/03 с присоединением заявки ¹

Приоритет

МПК Н 01m 37/00

Н Olm 43/04

УДК 621.355.8.035. .443 (088.8) Комитет по делам иаабретений и открытий при Совете Миниотрое

СССР

Опубликовано 26Х.1970. Бюллетень № 18

Дата опубликования описания 8.IX.1970

Авторы изобретения

М. Б. Шапот и 3. Г. Марголин 1

",с.. .

ТеХ1111 1Г:;:::) (Заявитель

СПОСОБ ИЗГОТОВЛЕНИЯ ДИСКОВОГО ГЕРМЕТИЧНОГО

ЩЕЛОЧНОГО НИКЕЛЬ-КАДМИЕВОГО АККУМУЛЯТОРА

Известен способ изготовления дискового герметичного щелочного никель-кадмиевого аккумулятора путем спрессовки в брикеты активной массы положительного и отрицательного электродов, помещения их в проводя- 5 щую чашечку из металлической сетки, пропитки электродов и сепаратора в избытке электролита, удаления избытка электролита, сборки электродов и сепаратора в корпус и герметизации аккумулятора. Недостатком та- 10 кого способа является необходимость установки брикета активной массы положительного электрода в сетчатую чашечку и пропитки его в электролите вне аккумулятора.

Для упрощения технологии изготовления и 15 повышения удельных электрических характеристик предлагается в аккумулятор перед герметизацией заливать электролит в количестве, равном 50 — 60% от веса активной массы положительного электрода. 20

Предлагаемый способ заключается в следующем.

Навески активной массы,полохкительного и отрицательного электродов со всеми необходимыми добавками спрессовывают в брикеты. 25

Брикет активной массы отрицательного электрода запрессовывают в проводящую чашечку из металлической сетки. Изготовленный таким образом отрицательный электрод и сепапатор пропитывают в избытке электролита, После 30 пропитки избыток электролита удаляют с поверхности отрицательного электрода и сепаратора с помощью. например. фильтровальной

Затем в дывают брикет активной массы положитсл1ного электрода, диаметр которого несколько меньше внутреннего диаметра корпуса, сепаратор и отрицательный электрод заливают электролит и герметизируют. В качестве электролита используют раствор едкого кали (удельный вес 1,39 — 1,45 г/с.и ) с добавкой

10 г/л едкого лития.

Для нормальной работы дискового аккумулятора необходимо при его сборке ввести в корпус электролит в количестве, равном 20—

25 /о от веса активной массы. Для приведения в рабочее состоянис положительного электпода необходимо количество электролита довссти до 50 — 60% от веса активной массы положительного электрода. Дозированпе электролита увеличпваст срок службы аккумуляторов и позволяет исключить нх вздутие пз-за избытка электролита.

Предмет изобрстения

Способ изготовления дискового герметичного щелочного никель-кадмиевого аккумулятора путем спрессовки в брикеты активной массы положительного и отрицательного электродов, помещения брикета активной массы отпи27I603

Составитель Ю. Драгомирова

Texpcд Л. Я. Левина

Корректоры: Л. Корогод и А. Николаева

Р< дактор Громова

Заказ 2319Г4 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 цательного электрода в проводяпцчо чашечку из металлической сетки, IlpolllITKH отрицательного электрода и сепаратора в электролиге с последующим удалением избытка электролита, сборки электродов и сепаратора в корпус и герметизации аккумулятора, отличпюи„ийся тем, что, с целью упрощения технологии изготовления и повышения удельных электрических характеристик, в аккумулятор перед герметизацией заливают электролит в количестве, 5 равном 50 — 60% от веса активной массы положительного электрода.
