Патент ссср 271631
Иллюстрации
Реферат

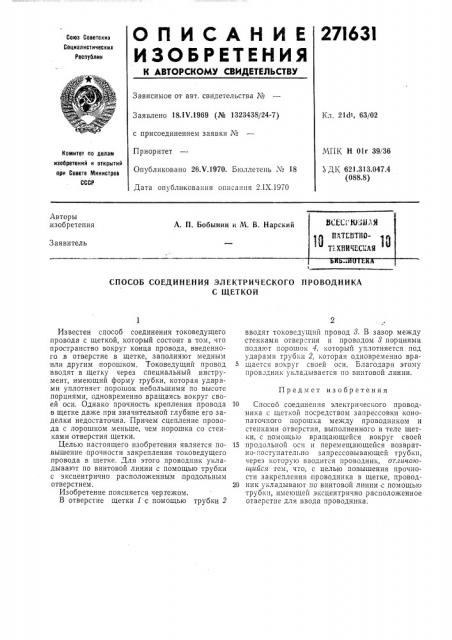

27l63l
ОПИСАНИЕ
ИЗОЬРЕтЕНИЯ
Х АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советски»
Социалистических
Республнк
Зависимое от авт. свидетельства №
Заявлено 18.IV.1969 (№ 1323438/24-7) с присоединением заявки ¹
Приоритет
Опубликовано 26.V.1970. Бюллетень ¹ 18
Дата опубликования описания 2.1Х.1970
Кл. 21d>, 63/02
МПК Н Olr 39/36
Комитет по делам изобретений н открытий при Совете Министров
СССР
Ъ ДК 621.313.047.4 (088.8) Авторы изобретения
Заявитель
СПОСОБ СОЕДИНЕНИЯ ЭЛЕКТРИЧЕСКОГО ПРОВОДНИКА
С ЩЕТКОЙ
Предмет изобретения
Известен способ соединения токоведущего провода с щеткой, который состоит в том, что пространство вокруг конца провода, введенного,в отверстие в щетке, заполняют медным или другим порошком. Токоведущий провод вводят в щетку через специальный инструмент, имеющий форму трубки, которая ударами уплотняет порошок небольшими по высоте порциями, одновременно вращаясь вокруг своей оси. Однако прочность крепления провода в щетке даже при значительной глубине его заделки недостаточна. Причем сцепление провода с порошком меньше, чем порошка со стенками отверстия щетки.
Целью настоящего изобретения является по.вышение прочности закрепления токоведущего провода в щетке. Для этого проводник укладывают по винтовой линии с помощью трубки с эксцентрично расположенным;продольным отверстием.
Изобретение поясняется чертежом.
В отверстие щетки 1 с помощью трубки 2 вводят токоведущий провод 8. В зазор между стенками отверстия и проводом 8 порциями подают порошок 4, который уплотняется под ударами трубки 2, которая одновременно вращается вокруг своей оси. Благодаря этому проводник укладывается по винтовой линии.
10 Спосоо соединения электрического проводника с щеткой посредством запрессовки конопаточного порошка между проводником и стенками отверстия, выполненного в теле щетки, с помощью вращающейся вокруг своей
15 продольной оси и перемещающейся возвратíî-".îñòóïàòåëüíî запрессовывающей трубки, через которую вводится проводник, от,гичаюгчийся тем, что, с целью повышения прочности закрепления проводника в щетке, провод20 ник укладывают по винтовой линии с помощью трубки, имеющей эксцентрично расположенное отверстие для ввода проводника.
271631
Составитель А. Левина
Техред Л. Я. Левина Корректор E. Н. Мироновй
Редактор Громов
Типографии, пр. Сапунова, 2
Заказ 2359/12 Тираж 480 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Ж-35, Раушская наб., д. 4, 5
