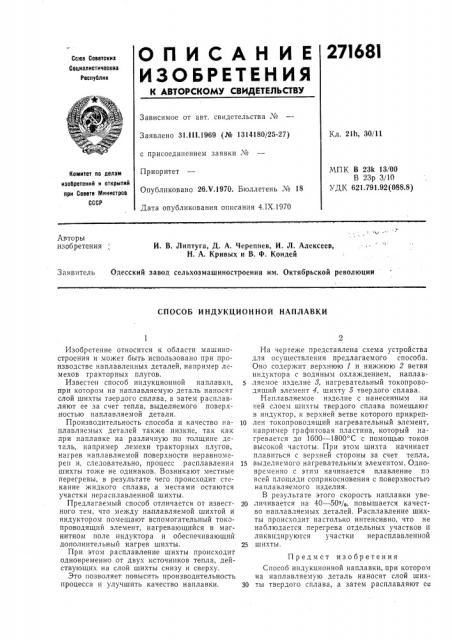

О П И С А Н И Е 271681

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл. 21h, 30/11

Заявлено 31.111.1969 (№ 1314180/25-27) с присоединением заявки ¹

Приоритет

Опубликовано 26.Ч.1970. Бюллетень М 18

Дата опубликования описания 4.IX.1970

МПК В 23k 13/00

В 23р 3/10

УДК 621.791.92 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения

И. В. Липтуга, Д. А. Черепнев, И. Л. Алексеев, Н, А. Кривых и В. Ф. Кондей

Заявитель Одесский завод сельхозмашиностроения им. Октябрьской революции

СПОСОБ ИНДУКЦИОННОЙ НАПЛАВКИ

Изобретение относится к области машиностроения и может быть использовано при производстве наплавленных деталей, например лемехов тракторных плугов.

Известен способ индукционной наплавки, при котором на наплавляемую деталь наносят слой шихты твердого сплава, а затем расплавляют ее за счет тепла, выделяемого поверхностью наплавляемой детали.

Производительность способа и качество наплавляемых деталей также низкие, так как при наплавке на различную по толщине деталь, например лемехи тракторных плугов, нагрев наплавляемой поверхности неравномерен и, следовательно, процесс расплавления шихты тоже не одинаков. Возникают местные перегревы, в результате чего происходит стекание жидкого сплава, а местами остаются участки нерасплавленной шихты.

Предлагаемый способ отличается от известного тем, что между наплавляемой шихтой и индуктором помещают вспомогательный токопроводящий элемент, нагревающийся в магнитном поле индуктора и обеспечивающий дополнительный нагрев шихты.

При этом расплавление шихты происходит одновременно от двух источников тепла, действующих на слой шихты снизу и сверху.

Это позволяет повысить производительность процесса и улучшить качество наплавки.

На чертеже представлена схема устройства для осуществления предлагаемого способа.

Оно содержит верхнюю 1 и нижнюю 2 ветви индуктора с водяным охлаждением, наплавляемое изделие 3, нагревательный токопроводяший элемент 4, шихту 5 твердого сплава.

Наплавляемое изделие с нанесенным на ней слоем IIIHxTbl твердого сплава помещаюг в индуктор, к верхней ветве которого прикреп10 лен токопроводящий нагревательный элемент, например графитовая пластина, который нагревается до 1600 — 1800 С с помощью токов высокой частоты. При этом шихта начинает плавиться с верхней стороны за счет тепла, 15 выделяемого нагревательным элементом. Одновременно с этим начинается плавление по всей площади соприкосновения с поверхностью наплавляемого изделия.

В результате этого скорость наплавки уве20 личивается на 40 — 50%, повышается качество наплавляемых деталей. Расплавление шихты происходит настолько интенсивно, что не наблюдается перегрева отдельных участков и ликвидируются участки нерасплавленной

25 шихты.

Предмет изобретения

Способ индукционной наплавки, при котором на наплавляемую деталь наносят слой ших30 ты твердого сплава, а затем расплавляют се

27i68I

Составитель Лапина

Корректор В. Г. Трутнев

Редактор Иванова

Техред 3. Н. Тараненко

Заказ 2426 4 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 7К-З5, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 за счет тепла, выделяемого наплавляемой деталью, отличающийся тем, что, с целью повышения производительности процесса и улучшения качества наплавки, между наплавляемой IlIHxTOH и индуктором помещают всчом0гательный токопроводящий элемент, нагревающийся в магнитном поле индуктора и обеспечивающий дополнительный нагрев шикты.
