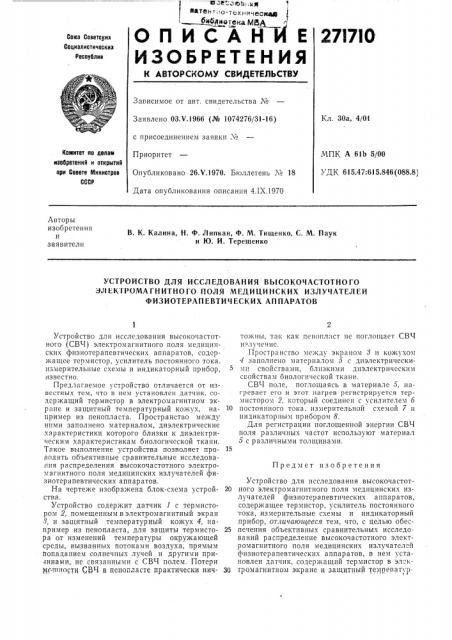

271710

E О Il

И ОЬРЕтЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Загисимое от авт. свидетельства ¹

Заявлено ОЗХ.1966 (№ 1074276/31-16) с присоединением заявки ¹

Приоритет

Опубликовано 26,Ч.1970. Бюллетень ¹ 18

Дата опубликования описания 4.IX,1970

Кл. 30а, 4/01

Комитет по делам изобретений и открытий при Совете 1т1иниотров

СССР

МПК А 61Ь 5/00

УДК 615.47:615.846(088.8) Авторы изобретения и заявители

В. К. Калина, Н, Ф. Липкан, Ф. М. Тищенко, С. М. Паук и Ю. И. Терещенко

УСТРОЙСТВО ДЛЯ ИССЛЕДОВАНИЯ ВЫСОКОЧАСТОТНОГО

ЗЛЕК1 РОМАГНИТНОГО ПОЛЯ МЕДИЦИНСКИХ ИЗЛУЧАТЕЛЕЙ

ФИЗИОТЕРАП ЕВТИ Ч ЕСКИХ АП ПАРАТОВ

Предмет изобретения

Устройство для исследования высокочастотнсно (СВЧ) электромагнитного поля медицин-. ских физиотерапевтических аппаратов, содер>кащее термистор, усилитель постоянного тока, измерительные схемы и индикаторный прибор, известно.

Предлагаемое устройство отличается от известных тем, что в нем установлен датчик, содержащий термистор в электромагнитном экране и защитный температурный кожух, например из пенопласта. Пространство между ними заполнено материалом, диэлектрические характеристики которого близки к диэлектрическим характеристикам биологической ткани.

Такое выполнение устройства позволяет про- 15 водить объективные сравнительные исследования распределения высокочастотного электромагпитного поля медицинских излучателей физиотерапевтических аппаратов.

На черте>ке изобра>кена блок-схема устрой- 20 ства.

Устройство содержит датчик 1 с термистором 2, помещенным в электромагнитный экран

:>, и защитный температурный кожух 4, например из пенопласта, для защиты термисто- 25 ра ат изменений температуры окружающей среды, вызванных потоками воздуха, прямым попаданием солнечных лучей и другими причинатли, не связанными с СВЧ полем. Потери цг.иности СДЧ в пенопласте практически нич- 30 тожны, так как пенопласт не поглощает СВЧ и: лученис.

Пространство между экраном > и кожухом

/ заполнено материалом 5 с диэлектрическими свойствами, близкими диэлектрическим свойствам биологической ткани.

СВЧ поле, поглощаясь в материале 5, нагревает его и этот нагрев регистрируется термистором 2, который соединен с усилителем 6 постоянного тока. измерительной схемой 7 н индикаторным прибором 8.

Для регистрации поглощенной энергии СВЧ поля различных частот используют материал

5 с различными толщинами.

Устройство для исследования высокочастотного электромагнитного поля медицинских излучателей физиотерапевтических аппаратов, содержащее термистор, усилитель постоянного тока, измерительные схемы и индикаторный прибор, отличающееся тем, что, с целью обеспечения объективных сравнительных исследований распределение высокочастотного электромагнитного поля медицинских излучателей физиотерапевтических аппаратов, в нем установлен датчик, содержащий термистор в эл"итромагнитном экране и защитный температур271710

Составитель Е. Я. Ланцбуф

Техред 3. H. Тараненко Корректор В. Г. Трутнев

Редактор Полещук

Заказ 242774 Тираж 480 Г1одппсное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

lj г

11ый кожух, например из пенопласта, пространство между которыми заполнено материалом, диэлектрические характеристики которого близки к диэлектрическим характеристикам биологической ткани.
