Реферат

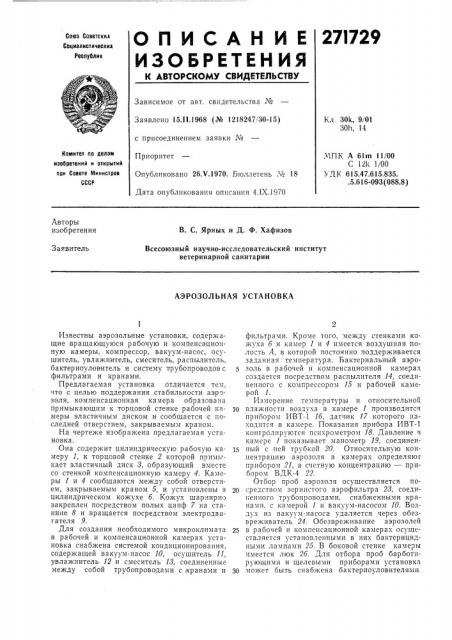

271729

Союз Советских

Социалистических

Республик

ОПИСАН ИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 15 1!.1968 (№ 1218247/30-15) с присоединением заявки ¹

Приоритет

Опубликовано 26.Ч.1970. Бюллетень ¹ 18

Дата опубликования описания 4.1Х.1970

Кл. 30k, 9/01

30h, 14

Комитет по делам

МПК А 61m 11/00

С 121с 1/00

УДК 615.47.615.835. .5.616-093 (088.8) изобретений и открытий при Совете Сйиннстрое

СССР

Авторы изобретения

В. С. Ярных и Д. Ф. Хафизов

Заявитель

Всесоюзный научно-исследовательский институт ветеринарной санитарии

АЭРОЗОЛЬНАЯ УСТАНОВКА

Известны аэрозольные установки, содержащие вращающуюся рабочую и компенсационную камеры, компрессор, вакуум-насос, осушитель, увлажнитель, смеситель, распылитель, бактериоуловитель и систему трубопроводов с фильтрами и кранами.

Предлагаемая установка отличается тем, что с целью поддержания. стабильности аэрозоля, компенсационная камера образовача примыкающим к торцовой стенке рабочей камеры эластичным диском и сообщается с последней отверстием, закрываемым краном.

На чертеже изображена предлагаемая установка.

Она содержит цилиндрическую рабочую камеру 1, к торцовой стенке 2 которой примькает эластичный диск 8, ооразующий вместе со стенкой компенсационную камеру 4. Камеры 1 и 4 сообщаются между собой отверстием, закрываемым краном 5, и установлены B цилиндрическом кожухе 6. Кожух шарнирно закреплен посредством полых цапф 7 на станине 8 и вращается посредством электродвигателя 9.

Для создания необходимого микроклимата в рабочей и компенсационной камерах установка снабжена системой кондиционирования, содержащей вакуум-насос 10, осушитель 11, увлажнитель 12 и смеситель 13, соединенные между собой трубопроводами с кранами и фильтрами. Кроме того, между стенками кожуха 6 и камер 1 и 4 имеется воздушная полость А, в которой постоянно поддерживается задант ая температура. Бактериальный аэрозоль в рабочей н компенсационной камерах создается посредством распылителя 14, соединенного с компрессором 15 и рабочей камерой 1.

Измерение температуры и относительной

l0 влажности воздуха в камере 1 производится приоором ИВТ-1 16, датчик 17 которого находится в камере. Показания прибора ИВТ-1 контролируются психрометром 18. Давление в камере 1 показывает манометр 19, соединен1ч ный с ней трубкой 20. Относительную концентрацию аэрозоля в камерах определяюг прибором 21, а счетную концентрацию — прибором ВДК-4 22.

Отбор проб аэрозоля осуществляется по20 средством зернистого аэрофильтра 28, соеди«енного трубопроводами, снабженными кранами. с камерой 1 и вакуум-насосом 10. Воздух из вакуум-насоса удаляется через обезвреживатель 24. Обезвреживание аэрозолей

25 в рабочей и компенсационной камерах осуществляется установленными в них бактерицидными лампами 25. В боковой стенке камеры имеется люк 26. Для отбора проб барботнрующими и щелевымн приборами установка чп мажет быть снабжена бактериоуловителямп.

271729

Предмет изобретения

Составитель В. Полисадов

Редактор Л. Мутовкина Текред 3. Н. Тараненко Корректор В. Г. Трутней

Заказ 2426/13 Тираж 480 Подписное

ЦИИИПИ Комитета по делам изобретепий и открытий при Совете Министров СССР

Москва, К-35, Раушская иаб., д. 4/5

Типография, пр. Сапунова, 2

?1ри работе установки кран 5 открывают, и аэрозоль, создаваемый в рабочей камере 1, поступает из нее в компенсационную камеру4.

Во время взятия проб аэрозоля из рабочей камеры в нее поступает аэрозоль из компенсационной камеры 4 до тех пор, пока давление в ней и в камере 4 не станет равным. Постоянство давления в камерах 1 и 4 после взятия проб аэрозоля поддерживается за счет уменьшения объема камеры 4, которое происходит при перемещении эластичного диска

8 в сторону камеры 1.

Аэрозольная установка, содержащая вращающуюся рабочую и компенсационную ка5 меры, компрессор, вакуум-насос, осушитель, увлажнитель, смеситель, распылитель, бактериоуловитель и систему трубопроводов с фильтрами и кранами, отличающаяся тем, что, с целью поддержания стабильности аэрозоля, 10 компенсационная камера образована примыкающим к торцовой стенке рабочей камеры эластичным диском и сообщается с последней отверстием, закрываемым краном.
