Колосниковый холодильник для сыпучих материалов
Иллюстрации
Реферат
271732

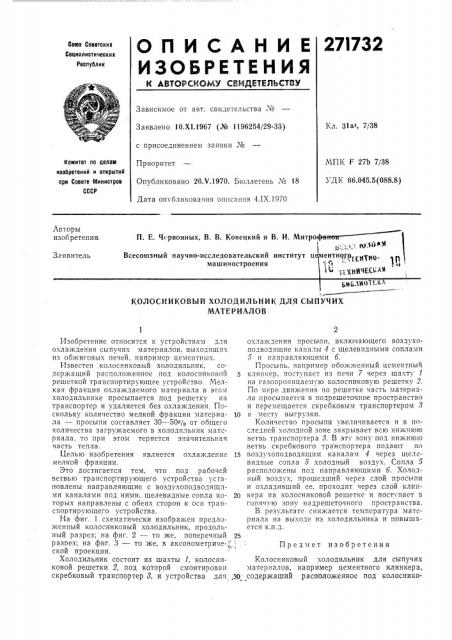

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВМДЕТЕЛЬСТВУ
Сова Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Кл. 31ат, 7/38
Заявлено 10.Х1.1967 (№ 1196254/29-33) МПК F 27Ь 7/38
УДК 66.045.5(088.8) Комитет по делам изобретений и открытий при Совете Министров
СССР
Приоритет
Опубликовано 26.Ч.1970. Бюллетень № 18
Дата опубликования описания 4.IX.1970
Авторы изобретения
П. Е, Червонных, В. В. Конецкий и В. И. Митр !. щ .%Й РЯ
Всесоюзный научно-исследовательский институт ц м машиностроения
Заявитель ентноГ о1Е11 Р0- 1 Р (, о:
1--< Я1ИЧЕО ""
6 16ЛИОТЕ
КОЛОСНИКОВЫЙ ХОЛОДИЛЬНИК ДЛЯ СЫПУЧИХ
МАТЕРИАЛОВ охлаждения просыпи, включающего воздухоподводящие каналы 4 с щелевидными соплами
5 и направляющими б.
Просыпь, например обожженный цемеитныч клинкер, поступает из печи 7 через шахту 1 на газопроиицаемую колосниковую решетку 2.
По мере движения по решетке часть материала просыпается B подрешеточное пространство и перемещается скребковым транспортером 3 к месту выгрузки.
Количество просыпи увеличивается и в последней колодной зоне закрывает всю нижнюю ветвь транспортера 8. В эт зону под нижнюю ветвь скребкового транспортера подают по воздухоподводящнм каналам 4 через щелевидные сопла 5 холодный воздух. Сопла 5 расположены под направляющими б. Холодный воздух, прошедший через слой просыпи и охладивший ее, проходит через слой клинкера на колосниковой решетке и поступает в горячую зону надрешеточного пространства.
В результате снижается температура материала на выходе из холодильника и повышается к.п.д.
Колоспиковый холодильник для сыпучих материалов, например цементного клинкера, содержаший расположенное под колосникос присоединением заявки №
Изобретение относится к устройствам для охлаждения сыпучих материалов, выходящих из обжиговых печей, например цементных.
Известен колосниковый холодильник, содержащий расположенное под колосниковой решеткой транспортирующее устройство. Мелкая фракция охлаждаемого материала в этом холодильнике просыпается под решетку на транспортер и удаляется оез охлаждения. Поскольку количество мелкой фракции материа- 10 ла — просыпи составляет 30 — 50% от оощего количества загружаемого в холодильник материала, .го при этом теряется значительная часть тепла.
Целью изобретения является охлаждение 15 мелкой фракции.
Это достигается тем, что под рабочей ветвью транспортирующего устройства установлены направляющие с воздухоподводящими каналами под кими, щелевидные сопла ко- 20 торых направлены с обеих сторон к оси транспортирующего устройства.
На фиг. 1 схематически изооражен предложенный колосниковый холодильник, продолный разрез; на фиг. 2 — то же, поперечный 25 разрез; на фиг. 3 — то же, в аксонометриче-. ской проекции.
Холодильник состоит из шахты 1, колосниковой решетки 2, под которой смонтирован скребковый транспортер 8, и устройства для .30
Предмет изобретения
271732
+uZ..1
Составитель А. Нечаев
Редактор Е. Г. Кравцова Техред 3. Н. Тараненко Корректор В. Г. Трутнев
Заказ 2426)16 Тираж 480 Подписное
ЦИИИПИ Комитета по делам изобретений и открытий при Совете Миппстров СССР
Москва, 3(-35, Раушская паб., д. 4/5
Типография, пр. Сапунова, 2 вой решеткой транспортирующее устройство, отличпющийся тем, что, с целью охлахкде ия мелкой фракции клинкера, под рабочей ветвью транспортирующего устройства установлены направляющие с воздухоподводящими каналами под ними, щелевидные сопла которых направлены с обеих сторон к оси транспортирующего устройства.
