Реферат



1 !

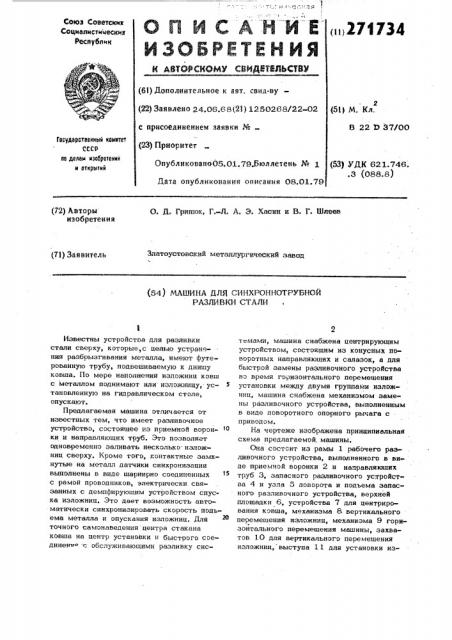

Союз Советских

Социаписти ч вских

Республик

Опубликовано05,01.79.рюллетеиь ¹ 1

Дата опубликования описания 08.01.79 (5t) М. Кл.

В 22 Э 37/00

Гасудерстееннм наметет ссср аа деяам нзабретеннй н открытий (53) УДК 621.746..3 (088.8) О. Д. Гринюк, Г.-Л. A. Э. Хасип и В. Г. Шлеев (72) Авторы изобретения (71) Заявитель

Златоустовский металлургический завод (54) МАШИНА ДЛЯ СИНХРОННОТРУБНОЙ

РАЗЛИВКИ СТАЛИ

Известны устройства для разливки стали сверху, которые,с целью устранения разбрызгивания металла, имеют футерованную трубу, подвешиваемую к днищу ковша. По мере наполнения изложниц ковш с металлом поднимают или изложницу,. установленную на гидравлическом столе, опускают.

Предлагаемая машина отличается от известных тем, что имеет разливочное устройство, состоящее из приемной воронки и направляюших труб. Это позволяет одновременно заливать несколько изложниц сверху. Кроме того, контактные замкнутые на металл датчики синхронизации выполнены в виде шарнирно соединенных с рамой проводников, электрически связанных с демпфирующим устоойством спуска изложниц, Это дает воэможность автоматически синхронизировать скорость подьема металла и опускания изложниц. яля 2В точного самонаведения центра стакана ковша на центр установки и быстрого соединен с обслуживающими разливку системами, машина снабжена центрируюшим устройством, состоящим иэ конусных поворотных направляющих и салазок, а для быстрой замены разливочного устройства во время горизонтального перемещения установки между двумя группами изложниц, машина снабжена механизмом замены разливочного устройства, выполненным в виде поворотного опорного рычага с приводом.

На чертеже изображена принципиальная схема предлагаемой, машины.

Она состоит из рамы 1 рабочего разливочного устройства, выполненного в виде приемной воронки 2 и направляюших труб 3, запасного разливочного устройства 4 и узла 5 поворота и подъема запасного разливочного устройства, верхней площадки 6, устройства 7 для центрирования ковша, механизма 8 вертикального перемещения изложниц, механизма 9 гориэойтального перемещения машины, захватов 10 для вертикального перемешения изложниц, выступа 11 для установки из271734

/ (д

Г Ф4 (3 1

1

I ложниц или поддонов и поворотного опорного рычага 12 для поддержания разливочного устройства, Перед разливкой ковш устанавливают на верхнюю плошадку рамы при помощи фиксаторов. После открытия стопора датчик получает импульс от металла, поднимающегося в изложнице. Импульс поступает в узел синхронного спуска, захваты опускают изложницы на строго опреде- 10 ленное минимальное и постоянное расстояние до тех пор, цока не будет окончено их наполнение. Затем поддон устанавливается на выступ и включается механизм горизонтального перемещения рамы с ков- !5 шом по рельсам. Далее захваты поднимают новый поддон с пустыми изложницами, и цикл повторяется.

Формула изобретения

l, Машина для синхроннотрубной разливки стали, включающая приводную тележку с установленным на ней сталеразли-г5 вочным ковшом и механизм вертикального перемещения изложниц, о т л и ч а ю— ш а я с я тем, что, с целью одновремен но заливки нескольких изложниц сверху, она имеет разливочное устройство, состоящее из приемной воронки и направляющих труб.

2.Машинапоп. 1, отличаюш а я с я тем, что, с целью автомати- ческой синхронизации скоростей подъема металла и опускания изложниц, контактные замкнутые на металл датчики синхронизации выполнены в виде шарнирно соединен-. ных с рамой проводников, электрически соединенных с управлением демпфируюшим устройством спуска изложниц.

3. Машина попп.1и2,, о т л и ч а— ю ш а я с я тем, что, с целью точного самонаведения центра стакана ковша на центр установки и быстрого соединения с обслуживающими разливку системами, она снабжена центрируюшим устройством, состояшимиз конусных поворотных направляющих и салазок.

4. Машина по пп. 1-3, о т л и ч аю ш а я с я тем, что, с целью быстрой замены разливочного устройства во время горизонтального перемещения установки между двумя группами изложниц, она снабжена механизмом замены разливочного устройства, выполненным в виде поворотного опорного рычага с приводом.
