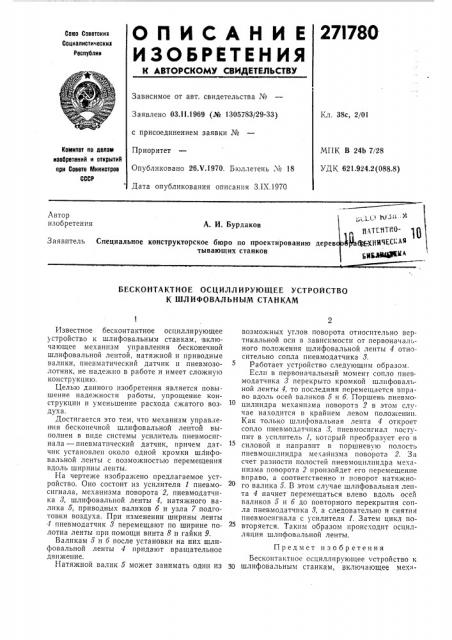

ОПИСАН И Е
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Кл, 38с, 2/01
Заявлено ОЗ.II.1969 (№ 1305783/29-33) с присоединением заявки №
Приоритет
Опубликовано 26.Ч.1970, Бюллетень ¹ 18
Дата опубликования описания З.IX.1970
М!1К В 24Ь 7/28
УДК 621.924,2(088.8) Комитет по делам изобретений и открытий при Совете Министров
СССР
Автор изобретения
А. И. Бурдаков
11 Д ЧТИ0@цц(р М Ч ЕС1: А
qadi
Заявитель Специальное конструкторское бюро по проектированию дерев тывающих станков
БЕСКОНТАКТНОЕ ОСЦИЛЛИРУЮЩЕЕ УСТРОЙСТВО
К ШЛИФОВАЛЬНЫМ СТАНКАМ
Известное бесконтактное осциллирующее у стройство к шлифовальным станкам, включающее механизм управления бесконечной шлифовальной лентой, натяжной и приводные валики, пневматический датчик и пневмозолотник, не надежно в работе и имеет сложную конструкцию.
Целью данного изобретения является повышение надежности работы, упрощение конструкции и уменьшение расхода сжатого воздуха.
Достигается это тем, что механизм управления бесконечной шлифовальной лентой выполнен в виде системы усилитель пневмосигнала — пневматический датчик, причем датчик установлен около одной кромки шлифовальной ленты с возможностью перемещения вдоль ширины ленты.
На чертеже изображено предлагаемое устройство. Оно состоит из усилителя 1 пневмосигнала, механизма поворота 2, пневмодатчика 3, шлифовальной ленты 4, натяжного валика 5, приводных валиков 6 и узла 7 подготовки воздуха. При изменении ширины ленты
4 пневмодатчик 3 перемещают по ширине полотна ленты при помощи винта 8 и гайки 9.
Валикам 5 и 6 после установки на них шлифовальной ленты 4 придают вращательное дан>кение.
Натяжной валик 5 может занимать один из возможных углов поворота относительно вертикальной оси в зависимости от первоначал:,ного положения шлифовальной ленты 4 относительно сопла пневмодатчика 3.
Работает устройство следующим образом.
Если в первоначальный момент сопло пневмодатчика 3 перекрыто кромкой шлифовальной ленты 4, то последняя перемещается вправо вдоль осей валиков 5 и 6. Поршень пневмоцилиндра механизма поворота 2 в этом случае находится в крайнем левом положении.
Как только шлифовальная лента 4 откроет сопло пневмодатчика 3, пневмосигнал поступит в усилитель 1, который преобразует его в силовой и направит в поршневую полость пневмоцилиндра механизма поворота 2. За счет разности полостей пневмоцилпндра механизма поворота 2 произойдет его перемещение вправо, а соответственно и поворот натяжного валика 5. В этом случае шлпфовальная лента 4 начнет перемещаться влево вдоль осей валиков 5 и 6 до повторного перекрытия сопла пневмодатчика 3, а следовательно и снятия пневмосигнала с усилителя 1. Затем цикл повторяется. Таким образом происходит осцилляция шлпфовальной ленты.
Предмет изобретения
Бесконтактное осциллирующее устройство к
30 шлифовальным станкам, включающее меха27!780
Составитель В. Н, Распопова
Техред Л. В. Куклина Корректор Л. А. Фирсова
Редактор Г. Яковлева
Заказ 2398!Н Тираж 480 Подписное
ЦПИИПИ Комитета по делам изобретений и открьпий при Совете Министров СССР ,Чосква, К-35, Раушская иаб., д. 4/5
Типография, ир. Сапунова, 2 низм управления бесконечной шлнфовальпой лентой, натяжной и приводные валики, пневматический датчик и пневмозолотнпк, отлп.чаюи ееся тем, что, с целью повышения надежности работы, упрощения конструкции и уменьшения раскода сжатого воздуха, меканизм управления бесконечной шлифовальной лентой выполнен в виде системы усилител ° пневмосигнала — пневматический датчик, причем датчик установлен около одной кромки шлифовальной ленты с возмоккностью перемещения вдоль ширины ленты.
