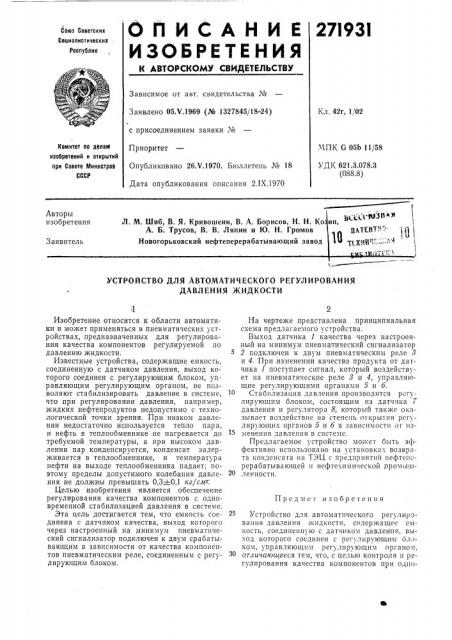

ОПИСАН И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

27I93I

Союз Советских

Социалистических .

Республик

Зависимое от авт. свидетельства ¹

Кл. 42г, 1/02

Заявлено 05.Ч 1969 (№ 1327845/18-24) с присоединением заявки №

Приоритет

Опубликовано 26.Ч.1970. Бюллетень № 18

Дата опубликования описания 2.1Х.1970

Комитет по делам изобретений и открытий при Совете Министров

СССР

МПК G 05Ь 11/58

УДК 621.3.078.3 (088.8) Авторы изобретения

Л. М. Шиб, В. Я. Кривошеин, В. А. Борисов, H. Н. Ко

А. Б. Трусов, В. В. Ляпин и Ю. Н. Громов

Новогорьковский нефтеперерабатывающий завод

Заявитель

УСТРОЙСТВО ДЛЯ АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯ

ДАВЛЕНИЯ ЖИДКОСТИ

Предмет изобретения

:1

Изобретение относится к области автоматики и может применяться в пневматических устройствах, предназначенных для регулирования качества компонентов регулируемой по давлению жидкости.

Известные устройства, содержащие емкость, соединенную с датчиком давления, выход которого соединен с регулирующим блоком, управляющим регулирующим органом, не позволяют стабилизировать давление в системе, что при регулировании давления, например, жидких нефтепродуктов недопустимо с технологической точки зрения. При низком давлении недостаточно используется тепло пара, и нефть в теплообменнике не нагревается до требуемой температуры, а при высоком давлении пар конденсируется, конденсат задерживается в теплообменнике, и температура нефти на выходе теплообменника падает; поэтому пределы допустимого колебания давления не должны превышать 0,3+0,1 кг/см-".

Целью изобретения является обеспечение регулирования качества компонентов с одновременной стабилизацией давления в системе.

Эта цель достигается тем, что емкость соединена с датчиком качества, выход которого через настроенный на минимум пневматический сигнализатор подключен к двум срабатывающим в зависимости от качества компонентов пневматическим реле, соединенным с регулирующим блоком.

На чертеже представлена принципиальная схема предлагаемого устройства.

Выход датчика 1 качества через настроенный на минимум пневматический сигнализатор

2 подключен к двум пневматическим реле 8 и 4. При изменении качества продукта от датчика 1 поступает сигнал, который воздействует на пневматические реле 8 и 4, управляющие регулирующими органами 5 и б.

Стабилизация давления производится регулирующим блоком, состоящим из датчика 7 давления и регулятора 8, который также оказывает воздействие на степень открьпия pclóлирующих органов 5 и б в зависимости от изменения давления в системе.

Предлагаемое устройство может быть эффективно использовано на установках возврата конденсата на T3LI, с предприятий нефтеперерабать|вающей и нефтехимической промьпшленности.

Устройство для автоматического регулирования давления жидкости, содержащее емкость, соединенную с датчиком давления, выход которого соединен с регулирующим ол.)ком, управляющим регулирующим органом, зо отличающееся тем, что, с целью контроля и регулирования качества компонентов при ogIIII.271931

Составитель О. Йоваго

Техред Т. П. Курилко Корректор А. 11. Зимина

Редактор Б. С. Нанкина

Заказ 2422/17 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва,, К-35, Раушская наб., д. 4/5

Типография, пр, Сапунова, 2 временной стабилизации давления в системе, емкость соединена с датчиком качества, выкал которого через настроенный на минимум пневматический сигнализатор подключен к двум пневматическим реле, соединенным с регулирующим блоком.
