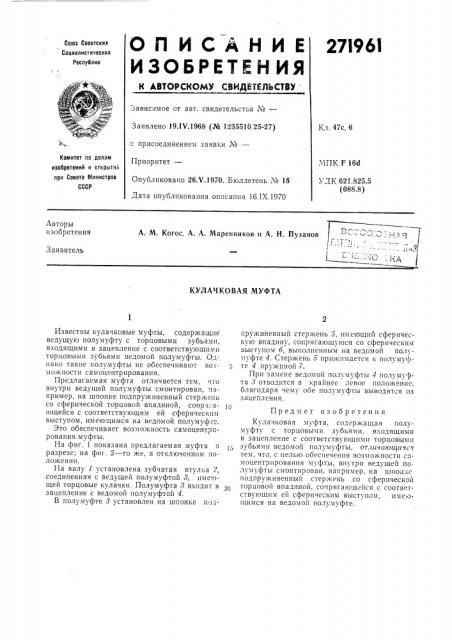

ОП ИС НИЕ

ИЗОБРЕТЕН Ия

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

27I961

Союз Советских

Социалистических

Республил

Зависимое от авт. свидетельства №вЂ”

Заявлено 19.1Ч.1968 (K. 1235510,25-27) с присоединением заявки ¹â€”

Приоритет—

Опубликовано 26.Ч.1970. Бюллетень ¹ 18

Дата опубликования описания 16.IX.1970

Кл. 47с, 6

Комитет по делам изобретений и открытий при Совете Министров

СССР

Л!ПК F 16d

УД К 621.825.5 (088.8) Авторы изобретения

А. М. Когос, А. A. Маренников и А. Н. Пузанов

1к!; 1

\ / Г-КА

3 аявитель

КУЛАЧКОВАЯ МУФТА

Известны кулачковые муфты, содержащие ведущую полумуфту с торцовыми зубьями, входящими в зацепление с соответствую:цими торцовыми зубьями ведомои полумуфты. Однако такие полумуфты не обеспечивают возможности самоцентрирования.

Предлагаемая муфта отличается тем, «ro внутри ведущей полумуфты смонтирован, например, на шпонке подпружиненный стержень со сферической торцовой впадиной, сопри ающейся с соответствующим ей сферическим выступом, имею,цимся на ведомой полумуфгс.

Это обеспечивает возможность самоцентрирования муфты.

На фиг. 1 показана предлагаемая муфта в разрезе; на фш. 2 — то же, в отключенном положении.

Иа валу 1 установлена зубчатая втулка 3, соединенная с ведущей полумуфтой 8, имеющей торцовые кулачки. Полумуфта 8 входит в зацепление с ведомой полумуфтой 4.

В полумуфте 8 установлен на шпонке пздпружиненный стержень 5, имеющий сферическую впадину, сопрягающуюся со сферическим выступом б, выполненным на ведомой полумуфте 4. Стержень 5 прижимается к полуму«Ьте 4 пружиной 7.

При замене ведомой полумуфты 4 полумуфта 8 отводится в крайнее левое положение, благодаря чему обе полумуфты выводятся из зацепления.

Предмет изооретения

Кулачковая муфта, содержащая полумуфту с торцовыми зубьями, входящими в зацепление с соответствующими торцовыми зубьями ведомой полумуфты, от.шчаютштяс.ч тем, что, с целью обеспечения возможности самоцентрирования муфты, внутри ведущей по. лумуфты смонтирован, например, íà IHIloii.: å подпружиненный стержень со сферической торцовой впадиной, сопрягаю.цсйся с соответствующим ей сферическим выступом, имеющимся на ведомой полумуфте.

271961 т-иг 1
