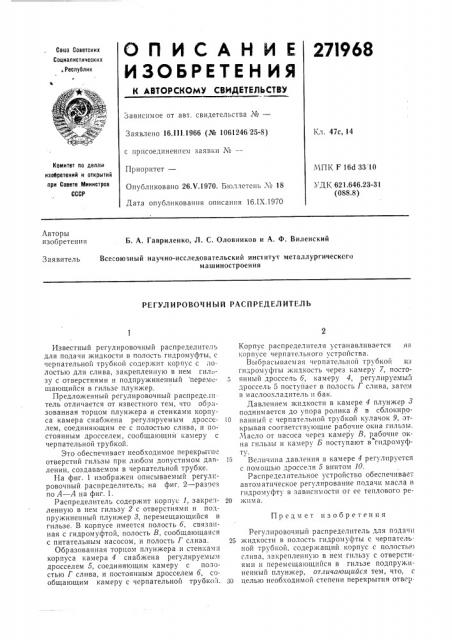

ОП ИСАНИ Е

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

271968

Союз Советских

Социалистических. Республик

Зависимое от авт. свидетельства №вЂ”

Заявлено 16.111.1966 (№ 1061246 25-8) с присоединением заявки ¹â€”

Г1риоритет—

Опубликовано 26Х.1970. Бюллетень ¹ 18

Дата опубликования описания 16.IX.1970

Кл. 47с, 14

Комитет по делам изобретений и открытий при Совете Министров

СССР

МПК F 16d ЗЗ. 10

УДК 621,646.23-31 (088.8) Авторы изобретения

Б. А. Гавриленко, Л. С. Оловников и А. Ф. Виленский

Всесо1сзный научно-исследовательский инс7итут металлургического машиностроения

Заявитель

РЕГУЛ ИРОВОт1НЫЙ РАСПРЕДЕЛИТЕЛЬ

Предмет изобретения

Известный регулировочный распределитель для подачи жидкости в полость гидромуфты, с 1ерпательноЙ тру окой содерж117. корпуc с лостью для слива, закрепленную в нем гил;.зу с отверстиями и подпружиненный перемщающийся в гильзе плунжер.

Предложенный регулировочный распреде.,1п тель отличается от известного тем, что обр.:зованная торцом плунжера и стенками корпуса камера снабжена регулируемым дросселем, соединяющим ее с полостью слива, и постоянным дросселем, сообща1ощим камеру с черпательной трубкой.

Это обеспечивает необходимое перекрытие отверстий гильзы при любом допустимом давлении, создаваемом в черпательной трубке.

На фиг. 1 изображен описываемый регул1.ровочный распределитель; на фиг, 2 — развез по А — А на фиг. 1.

Распределитель содержит корпус 1, закре.1ленную в нем гильзу 2 с отверстиями и подпружиненный плунжер 8, перемещающийся в гильзе. В корпусе имеется полость б, связанная с гидромуфтой, полость В, сообщающаяся с питательным насосом, и полость Г слива.

Образованная торцом плунжера и стенками корпуса камера 4 снабжена регулируемым дросселем 5, соединяющим камеру с полостью Г слива, и постоянным дросселем б, сообща 1ощим камеру с черпательной трубкой.

Корпус распределителя устанавливается на корпусе черпательного устройства.

Выбрась1ваемая черпательной трубкой нз гндромуфты жидкость через камеру 7, постоянный дроссель б, камеру 4, регулируемый дроссель 5 поступает в полосгь Г слива, затем в маслоохладитель и бак.

Давлением жидкости в камере 4 плунжер 3 поднимается до упора ролика 8 в сблокировBHHhl11 с черпате7bH011 Tpl окой lil лачок 9, открывая соответствующие рабочие окна гильзы.

Масло от насоса через камеру В, рабочие ок. ° на гильзы и камеру Б поступают в гидромуфту.

Beëè÷Iøà давления в камере 4 регулируется с помощью дросселя 5 винтом 10.

Распределительное устройство обеспечивает автоматическое регулирование подачи масла в гпдромуфту в зависимости от ее теплового ре20 ж им а.

Регулировочный распределитель для пода гп

25 жидкости в полость гидромуфты с черпательной трубкой, содержащий корпус с полостью слива, закрепленную в нем п1льзу с отверстиями и перемещающийся в гильзе подпружиненный плунжер, отличающийся тем, что, с

30 целью необходимой степени перекрыптя отвер

271968

9 йГ 1

Составитель С. Брыкова

Редактор А. Бер Техред 3. Н. Тараненко Корректор Е. Н. Миронова

Заказ 3798 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Я(-35, Раушская наб., д. 4 5

Загорская типография стий гильзы при любом допускаемом давлении, создаваемом в черпательной трубке, образованная торцом плунжера и стенками корпуса камера снабжена регулируемым дросселем, соединяющим ее с полостью слива, и постоянным дросселем, сообщающим камеру с черпательной трубкой,
