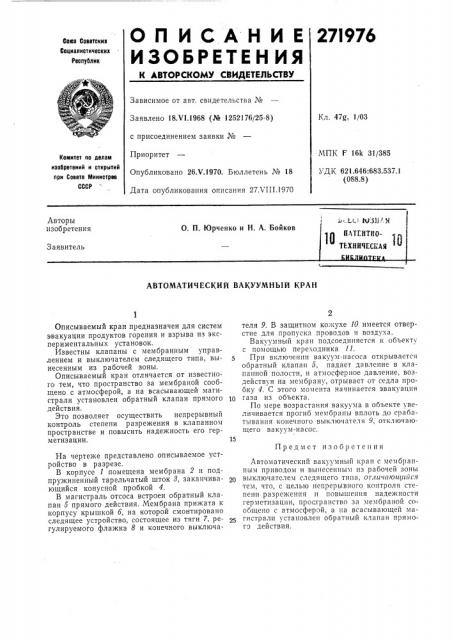

О П И С А Н И Е 27!976 изОБРетен ия

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Среетских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 18.VI.1968 (№ 1252176/25-8) с присоединением заявки №

Приоритет

Опубликовано 26Х.1970. Бюллетень ¹ 18

Дата опубликования описания 27ХШ.1970

Кл. 47g, 1/03

МПК F 16k 31/385

УДК 621.646:683.537.1 (088.8) Комитет по делам изобретений и открытий при Сосете Министрее

СССР

АВТОМАТИЧЕСКИЙ ВАКУУМНЪ|й КРАН

Предмет изобретения

Описываемый кран предназначен для систем эвакуации продуктов горения и взрыва из экспериментальных установок.

Известны клапаны с мембранным управлением и выключателем следящего типа, вынесенным из рабочей зоны.

Описываемый кран отличается от известного тем, что пространство за мембраной сообгцено с атмосферой, а на всасывающей магистрали установлен обратный клапан прямого действия.

Это позволяет осуществить непрерывный контроль степени разрежения в клапанном пространстве и повысить надежность его герметизации.

На чертеже представлено описываемое устройство в разрезе.

B корпусе 1 помещена мембрана 2 и подпружиненный тарельчатый шток 3, заканчивающийся конусной пробкой 4.

В магистраль отсоса встроен обратный клапан 5 прямого действия. Мембрана прижата к корпусу крышкой б, на которой смонтировано следящее устройство, состоящее из тяги 7, регулируемого флажка 8 и конечного выключателя 9. В защитном кожухе 10 имеется отверстие для пропуска проводов и воздуха.

Вакуумный кран подсоединяется к объекту с помощью переходника 11.

При включении вакуум-насоса открывается обратный клапан 5, падает давление в клапанпой полости, и атмосферное давление, воздействуя на мембрану, отрывает от седла пробку 4. С этого момента начинается эвакуация газа из объекта.

По мере возрастания вакуума в объекте увеличивается прогиб мембраны вплоть до срабатывания конечного выключателя 9; отключающего вакуум-насос.

Автоматический вакуумный крап с мембранным приводом и вынесенным из рабочей зоны выключателем следящего типа, отличпющш ся тем, что, с целью непрерывного контроля степени разрежения и повьппения надежности герметизации, пространство за мембраной сообщено с атмосферой, а а всасывающей магистрали установлен обратный клапан прямого действия.

27I976

Составитель В. Л. Цукерник

Текред А. А. Камышникова Корректор С. А. Кузовенкова

P<дактор С. Сюткина

Типографил, пр. Сапунова, 2

За ка з 2326 2 Тираж 480 Подписное

ЦН!ЛИ11И Комитета по дедам изобретений и открытий прп Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4 5
