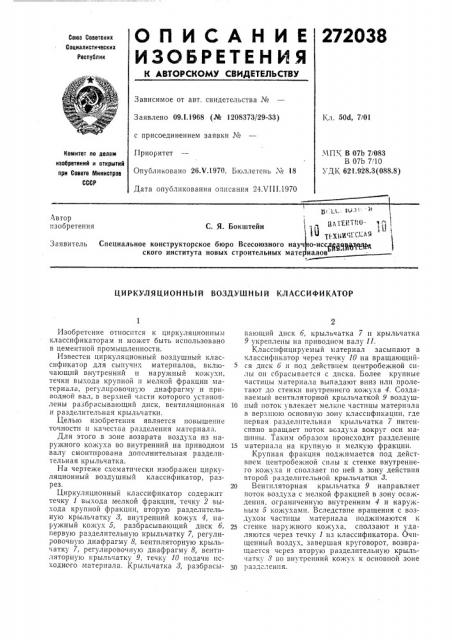

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Заявлено 09Л.1968 (№ 1208373/ 29-33) с присоединением заявки ¹

Приоритет

Опубликовано 26.V.1970. Бюллетень ¹ 18

Дата опубликования описания 24Х111.1970

Кл. 50d, 7/01

МП . В 07Ъ 7/083

В 07Ъ 7/10

УДК 621.928.3(088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Автор ,.зобретения т 4

11д1ЕР. т и ПХ11И(И С1 АЯ о-иссувз цщч о иалов

С. Я. Бокштейн

Специальное конструкторское бюро Всесоюзного науч ского института новых строительных мате

Заявитель

ЦИРКУЛЯЦИОННЫЙ ВОЗДУШНЫЙ КЛАССИФИКАТОР

Изобретение относится к циркуляционным классификаторам и может быть использовано в цементной промышленности.

Известен циркуляционный воздушный классификатор для сыпучих материалов, включающий внутренний и наружный кожухи, течки выхода крупной и мелкой фракции материала, регулпровочную диафрагму и приводной вал, в верхней части которого установлены разбрасывающий диск, вентиляционная и разделительная крыльчатки.

Целью изобретения является повышение точности и качества разделения материала.

Для этого.в зоне возврата воздуха из наружного кожуха во внутренний на приводном валу смонтирована дополнительная разделительная крыльчатка.

На чертеже схематически изображен циркуляционный воздушный классификатор, разрез.

Циркуляционный классификатор содержит течку 1 выхода мелкой фракции, течку 2 выхода крупной фракции, вторую разделительную крыльчатку 8, вну1ренний кожух 4, наружный кожух б, разбрасывающий диск б, первую разделительную крыльчатку 7, регулировочную диафрагму 8, вентиляторную крыльатку 7, регулировочную диафрагму 8, вентиляторную крыльчатку 9, течку 10 подачи исходного материала. Крыльчатка 8, разбрасывающий диск б, крыльчатка 7 и крыльчатка

9 укреплены на приводном валу 11.

Классифицируемый материал засыпают в классификатор через течку 10 на вращающийся диск б и под действием центробежной силы он сбрасывается с диска. Более крупные частицы материала выпадают вниз нлп пролетают до стенки внутреннего кожуха 4. Создаваемый вентиляторной крыльчаткой 9 воздуш10 пый поток увлекает мелкие частицы материала в верхшою основную зону классификации, где первая разделительная крыльчатка 7 интенсивно вращает поток воздуха вокруг оси машины. Таким образом происходит разделение

15 материала на крупную и мелкую фракции.

Крупная фракция поджпмается под действием центробежной силы к стенке внутреннего кожуха и сползает по ней в зону действия второй разделительной крыльчаткп 8.

2р Вентиляторная крыльчатка 9 направляет поток воздуха с мелкой фракцией в зону осаждения, ограниченную внутренним 4 и наружным 5 "îæó:,õàìè. Вследствие вращения с воздухом частицы материала поджимаются к

25 стенке наружного кожуха, сползают и удаляются через течку 1 пз классификатора. Очищенный воздух, завершая круговорот, возвращается через вторую разделительную крыль атку 8 во внутренний кожух к основной зоне

30 разделения.
