Устройство для удаления угаров из под чесальноймашины

Устройство для удаления угаров из под чесальноймашины

Иллюстрации

Показать все

Реферат

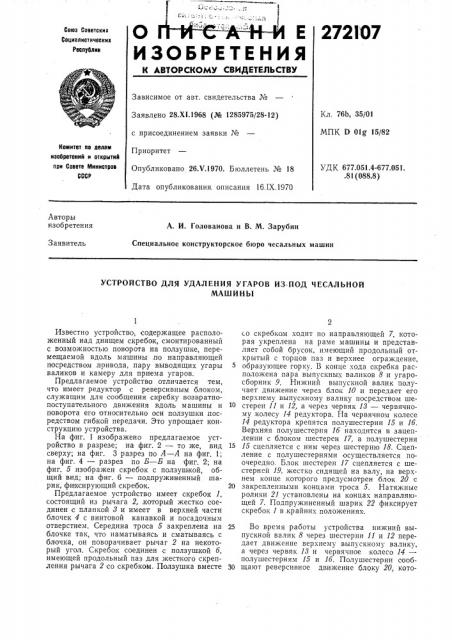

2721 07 о E

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Респу0лик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства ¹

Кл. 76Ь, 35/01

МПК D 01 15/82

Заявлено 28.Х1.1968 (№ 1285975/28-12) с присоединением заявки №

Приоритет

Опубликовано 26.Ч.1970. Бюллетень № 18

Дата опубликования. описания 16.IX.1970

Комитет по делам изобретениЯ и открытиЯ пои Совете Министров

СССР

УДК 677.051.4-677.051..81(088.8) Авторы изобретения

А. И. Голованова и В. М. Зарубин

Специальное конструкторское бюро чесальных машин

Заявитель

УСТРОЙСТВО ДЛЯ УДАЛЕНИЯ УГАРОВ ИЗ-ПОД ЧЕСАЛЬНОЙ

МАШИНЫ

Известно устройство, содержащее расположенный над днищем скребок, смонтированный с возможностью поворота на ползушке, перемещаемой вдоль машины,по направляющей посредством, привода, .пару выводящих угары валиков и камеру для приема угаров.

Предлагаемое устройство отличается тем, что имеет редуктор с реверсивным блоком, служащим для сообщения скребку возвратнопоступательного движения вдоль машины и поворота его относительно оси ползушки .посредством,гибкой передачи. Это упрощает конструкцию устройства.

На фиг. 1 изображено предлагаемое устройство в разрезе; на фиг. 2 — то же, вид сверху; на фиг. 3 разрез по А — А на фиг, 1; на фиг. 4 — разрез по Б — Б на фиг. 2; на фиг. 5 изображен скребок с ползушкой, общий вид; на фиг. 6 — подпружиненный шарик, фиксирующий скребок.

Предлагаемое устройство имеет скребок 1, состоящий из рычага 2, который жестко соединен с планкой 8 и имеет в верхней части блочек 4 с винтовой канавкой и посадочным отверстием. Середина троса 5 закреплена на блочке так, что наматываясь и сматываясь с блочка, он поворачивает рычаг 2 на некоторый угол, Скребок соединен с ползушкой б, имеющей продольный паз для жесткого скрепления рычага 2 со скребком. Ползушка вместе со скребком ходит по направляющей 7, которая укреплена на раме машины и представляет собой брусок, имеющий продольный открытый с торцов паз и верхнее ограждение, образующее горку. В конце хода скребка расположена пара выпускных валиков 8 и угаросборник 9. Нижний выпускной валик получает движение через блок 10 и передает его верхнему выпускному валику посредством ше10 стерен 11 и 12, а через червяк 18 — червячному .колесу 14 редуктора. На червячном колесе

14 редуктора крепятся полушестерни 15 и I6.

Верхняя полушестерня Iб находится в зацеплении с блоком шестерен 17, а полушестерня

15 15 сцепляется с ним через шестерню 18. Сцепление с полушестернями осуществляется поочередно. Блок шестерен 17 сцепляется с шестерней 19, жестко сидящей на валу, на верхнем конце, которого предусмотрен блок 20 с

20 закрепленными концами троса 5. Натяжные ролики 21 установлены на концах направляющей 7. Подпружиненный шарик 22 фиксирует скребок 1 в.крайних положениях.

25 Во время работы устройства нижнии выпускной валик 8 через шестерни 11 и 12 передает движение верхнему выпускному валику, а через червяк 18 и червячное колесо 14— полушестерням 15 и Iб. Полушестерни сооб30 щают реверсивное движение блоку 20, кото272107 рое тросом 5 преобразовывается в возвратнопоступательное движение скребка.

Нр>! вращении блока 10 конец троса 5, навитый на его верхний ручей, сматывается, а укрепленный на нижнем ручье — наматывается. При этом ползушка б, перемещаясь .по направляющей 7, сооощает скребку 1 рабочее движение, сгребая на пути угары к выпускным валикам, которые направляют их в угаросборник 9.

Дойдя до крайнего положения скребка, меняется вращение блока 10. При этом за счет разности между коэффициентом трения качения и трения скольжения скребка происходит поворот его на некоторый угол и последующее его перемещение в обратном направлении с приподнятым скребком. При последующей смене движения скребка он также поворачивается в рабочее положение, и цикл повторяется.

Ползушка б, двигаясь по нижнему сквозному,пазу направляющей 7, сбрасывает осевший на стенках паза пух на дно, который выводится скребком.

Предмет изобретения

Устройство для удаления угаров из-под чесальной машины, содержащее расположенный

10 над днищем скребок, смонтированный с возможностью поворота на ползушке, перемещаемой вдоль машины по направляющей посредством, привода, пару выводящих угары валиков и камеру для приема угаров, отличая15 и еесч тем, что, с целью упрощения конструкции, устройство имеет редуктор с реверсивHblM блоком, служащим для сообщения скребку возвратно-поступательного движения вдоль машины и поворота его относительно оси пол20 зушки посредством гибкой передачи. 272107 б-Б

/в

Фиг. 4

22 Рог.б
