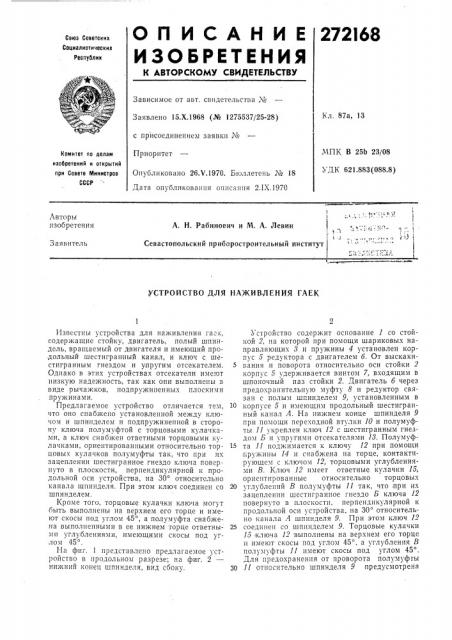

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Кл. 87а, 13

Заявлено 15.Х.1968 (№ 1275537/25-28) с присоединением заявки №

Приоритет

Опубликовано 26.V.1970. Бюллетень № 18

Дата опубликования оппсаппя 2.IX.1970

МПК В 25b 23/08

УДК 621.883(088.8) Комитет по делам изобретений н открытий при Совете Министров

СССР

Авторы изооретения

A. Н. Рабинович и М. А. Левин

Заявитель

Севастопольский приборостроительный институт

QCTPOACTBO ДЛЯ НАЖИВЛЕНИЯ ГАЕК

Устройство содержит основание 1 со стойкой 2, на которой при помощи шариковых направляющих 3 и пружины 4 установлен корпус 5 редуктора с двигателем 6. От выскакигания и поворота относительно оси стойки 2 корпус 5 удерживается винтом 7, входящим в шпоночный паз стойки 2. Двигатель 6 через предохранительную муфту 8 и редуктор связан с полым шпинделем 9, установленным в

10 корпусе 5 и имеющим продольный шестигранный канал А. На нижнехт конце шпинделя 9 при помощи переходной втулки 10 и полумуфты 11 укреплен ключ 12 с шестигранным гнездом Б и упругими отсекателями 13. Полумуф15 та 11 поджимается к ключу 12 при помощи пр жины 14 и снабжена на торце, контакти рующсм с ключом 12, торцовыми углублениями В. Ключ 12 имеет ответные кулачки 15, ориентированные относительно торцовых

20 углублений В полумуфты 11 так, что,при их зацеплении шестигранное гнездо Б ключа 12 повернуто в плоскости, перпендикулярной к продольной оси устройства, на 30 относитель»о канала А шпинделя 9. При этом ключ 12

25 соединен со шпинделем 9. Торцовые кулачки

15 ключа 12 выполнены на верхнем его торце и имеют скосы под углом 45, а углубления В полумуфты 11 имеют скосы под углом 45 .

Для предохранения от проворота полумуфгы

30 11 относительно шпинделя 9 предусмотрена

Известны устройства для наживления гаек, содержащие стойку, двигатель, полый шпиндель, вращаемый от двигателя и имеющий продольный шестигранный канал, и ключ с шестигранным гнездом и упругим отсекателем.

Однако в этих устройствах отсекатели имеют низкую надежность, так как они выполнены в виде рычажков, подпружиненных плоскими пружинами.

Предлагаемое устройство отличается тем, что оно снабжено установленной между ключом и шпинделем и подпружиненной в сторону ключа полумуфтой с торцовыми кулачками, а ключ снабжен ответными торцовыми кулачками, ориентированными относительно торцовых кулачков полумуфты так, что при их зацеплении шестигранное гнездо ключа повернуто в плоскости, перпендикулярной к продольной оси устройства, на 30 относительно канала шпинделя. При этом ключ соединен со шпинделем.

Кроме того, торцовые кулачки ключа могут быть выполнены а верхнем его торце и имеют скосы под углом 45, а полумуфта снабжена выполненными в ее нижнем торце ответными углублениями, имеющими скосы под углом 45 .

На фиг. 1 представлено предлагаемое устройство в продольном разрезе; на фиг. 2 —— нижний конец шпинделя,. вид сооку.

ОП ИСАНИЕ 272I63

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

272168 шпонка 1б. На корпусе 5 редуктора укреплен упор 17, ограничивающий перемещение шпинделя 9 вдоль его оси.

В шестигранный канал А шпинделя 9 засыпаются предварительно ориентированные гайки 18. Затем поворотом ключа 12 вручную на

30 обеспечивают западание первой гайки 18 в гнездо Б ключа 12 до упругого отсекателя

И. После этого устройство готово к работс.

На стол (на чертеже не показан) устройства устанавливают деталь так, чтобы оси винтов этой детали были параллельны оси шпинделя 9, и совмещают ось одного из этих винтов с осью шпинделя 9. Затем включают двигатель б, который через пр едохр ан ител ьн "lo муфту 8 и редуктор вращает шпиндель 9. При перемещении корпуса 5 редуктора вниз относительно стойки 2 упор 17 останавливает его благодаря предварительной настройке таким образом, что на собираемый винт гайка !8 навинчивается на 1 — 1,5 оборота.

Дальнейшее продви>кение гайки 18 будет происходить по гнезду Б ключа 12. Гайка 18, преодолев сопротивление отсекателей 18 и двигаясь вдоль оси ключа 12, навинчивается на винт. По окончании завинчивания гайки 18 резко возрастает усилие навинчивания. Кляч

12 останавливается, а шпиндель 9 за счет хода полумуфты 11 вверх по скосам кулачков

15 ключа 12 поворачивается еще на 30 . Предохранительная муфта 8 срабатывает, когда ,полумуфта 11 выберет ход а. Это условие обеспечивается соответствующим подбором пружин предохранительной муфты 8 и пружин

14 полумуфты 11. При этом очередная гайка

18 западает в ключ 12. В первос время сй несколько будет мешать конец винта, на который только что наживили гайку. В это время ключ 12 нс вращается и начинает вращать я лишь тогда, когда при подъеме корпуса 5 реДУгКТОРЯ ОН ПОЛНОСТЫО ОСВОООДИТ На>КР!ВЛЕНную гайку, а конец винта, на который на>кивили гайку, освободит место в ключе 12 для очередной гайки. При полном освобожден!!и ключа 12 от у>кс навинченной гайки пру>кина

14 опустит полумуфту до смыкания с торцом ключа 12. Прн этом ключ 12 повернется относнтелы!о оси шпинделя 9 на 30, отделив о«средную гайку 18 от остальных.

Совмещая оси остальных винтов с осью шпинделя 9, производят навиH÷èвание гаек 18.

15 Предмет изобретения

1. Устройство для наживления гаек, содер>кащее стойку, двигатель, полый шпиндель, вращасмый от двигателя и имеющий продольный шестигранный канал, и ключ с шестигранным гнездом и упругим отсекателем, отличаюи1ееся тем, что, с целью повышения надежности отсекателя, оно снабжено установленной между ключом и шпинделем н подпружиненной в сторону ключа полумуфтой с торцовымн кулачками, а ключ снабжен ответными торцов=l.ìè кулачками, ориентированными относительно торцовых кулачков полумуфты так, что при их зацеплении шестигранное гнездо ключа повернуто в плоскости, перпендикулярной продольной оси устройства, на 30 относительно канала шпинделя, при этом ключ соединен с0 шпинделем.

2. Устройство по п. 1, отличающееся тем, что тсрцовые кулачки ключа выполнены на всрхнсм ei o торце и имеют скосы под углом

45, а пол мгфта сия ожсна выполнсннызlи В се нижнем торце ответными углублениями, имс!Ощнми скосы под углом 45".

272168

1Î

11

В

- i2

Фиг. 1
