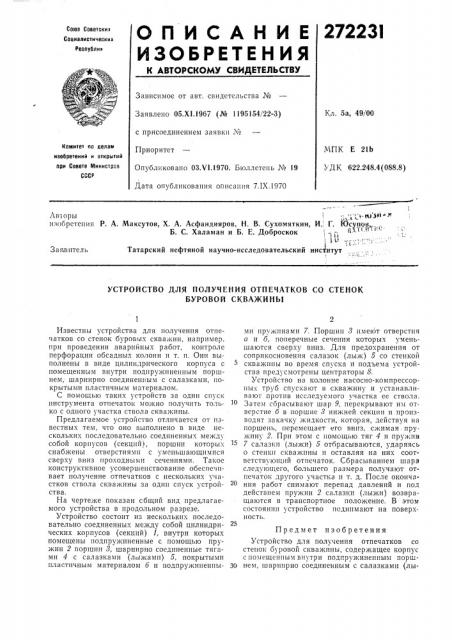

ОПИСАНИЕ 27223!

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Соеетскит

Сопиалистическит

Республик

Зависимое от авт. свидетельства №

Кл. 5а, 49/00

Заявлено 05.Х1.1967 (№ 1195154/22-3) с присоединением заявки ¹

Приоритет

Котеитет по делам изобретений и открытий

МПК E 21Ь

" .Д К 622.248.4 (088.8) при Совете Министров

СССР

Опубликовано 03.VI.1970. Бюллетень ¹ 19

Дата опубликования описания 7.IX.!970

Ав! оры ;. т0 тт - л изобретения P. А. Максутов, Х. А. Асфандияров, Н. В. Сухомяткин, И.: Г. Юсупов„

Б. С. Халаман и Б. Е. Доброскок ,, д

Зая,витель Татарский нефтяной научно-исследовательский институт

t;.!

УСТРОЙСТВО ДЛЯ ПОЛУЧЕНИЯ ОТПЕЧАТКОВ СО СТЕНОК

БУРОВОЙ СКВАЖИНЫ

Известны устройства для получения отпечатков со стенок буровых скважин, например, при проведении аварийных работ, контроле перфорации обсадных колонн и т. п. Они выполнены в виде цилиндрического корпуса с помещенным внутри подпружи!тенным поршнем, шарнирно соединенным с салазками, lloкрытыми пластичным материалом.

С помон!ью таких устройств за один спуск инструмента отпечаток можно получить только с одного участка ствола скважины.

Предлагаемое устройство отличается от известных тем, что оно выполнено в виде нескольких последовательно соединенных между собой корпусов (секций), поршни которых снабжены отверстиями с уменьшающимися сверху вниз проходными сечениями. Такое конструктивное усовершенствование обеспешвает получение отпечатков с нескольких участков ствола скважины за один спуск устройства.

На чертеже показан сбщий вид предлагаемого устройства в продольном разрезе.

Устройство состоит из нескольких последовательно соединенных ме;кду собой цилиндрических корпусов (секций) 1, внутри которых помещены подпружиненные с помощью пружин 2 поршни «3, шарнирно соединенные тягами 4 с салазками (лыжамп) 5, покрытыми пластичным материалом б и подпружиненпыми пружинами 7. Поршни 3 имеют отверстия а и б, поперечные сечения KQTopblx уменьшаются сверху вниз. Для предохранения от соприкосновения салазок (лыж) 5 со стенкой скважины во время спуска н подъема устройства предусмотрены центраторы 8.

Устройство на колоние насосно-компрессорных труб спускают в скважину и устанавливают против исследуемого участка ее ствола.

Затем сорасывают шар 9, перекрывают им отверстие б в поршне 8 нижней секции и производят закачку жидкости, которая, действуя на поршень, перемещает его вниз, сжимая. пружину 2. При этом с помощью тяг 4 и пружин

7 салазки (лыжи) 5 отбрасываются, ударяясь о стен! н скважины и оставляя HB них сооТветствующий отпечаток. Сбрасыванием шара следующего, большего размера получают отпечаток другого участка н т. д. После окончания работ снимают перепад давлений и под действием пружин 2 салазки (лыжи) возвращаются в транспортное положение. В этом состоянии устройство поднимают на поверхность.

Предмет изобретения

Устройство для получения отпечатков со стенок буровой скважины, содержащее корпус с помещенным внутри подпружиненным порш30 нем, шарнирно соединенным с салазками (лы272231

7 б

Составитель В. Сатаров

Редактор T. Н. Каранова Техред A. А. Камышиикова Корректор и. А. Митрохина

Заказ 2429,7 Тира>к 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 7К-35, Раушская наб., д. 4, 5

Типография, пр. Сапунова, 2 жами), покрытыми пластичным материалом, отличи)оывеся тем, что, с целью получения отпечатков с нескольких участков за один спуск устройства, оно выполнено в виде нескольких последовательно соединенных между собой корпхcов (секций), поршн которых снабжены отверстиями с уменьшающимися сверху вниз проходными сечениями.
