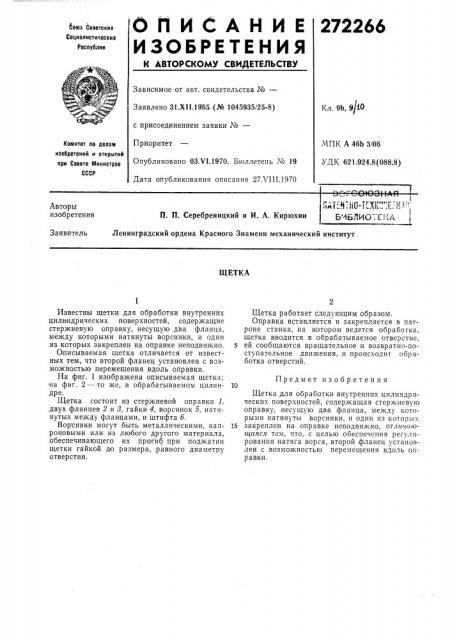

О П И С А Н И Е 2722S6

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №вЂ”

Заявлено 31.XI1.1965 (№ 1045935/25-8) с присоединением заявки ¹â€”

Приоритет

Опубликовано ОЗ.VI.1970. Бюллетень № 19

Дата опубликования описания 27.VIII.1970

Кл.9Ь,S И

МПК А 46Ь 3/06

УДК 621.924.8 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР." ИН; 0- ._#_l;,"."....., --",.

БЧБЛИО . Е -Ы

Авторы изобретения

П. П. Серебреницкий и И. А. Кирюхин

Ленинградский ордена Красного Знамени механический институт

Заявитель

ЩЕТКА

Предмет изобретения

Известны щетки для обработки внутренних цилиндрических поверхностей, содержащие стержневую оправку, несущую два фланца, между которыми натянуты ворсинки, и один из которых закреплен на оправке неподвижно.

Описываемая щетка отличается от известных тем, что второй фланец установлен с возможностью,перемещения вдоль оправки.

На фиг. 1 изображена описываемая щетка; на фиг. 2 — то же, в обрабатываемом цилиндре.

Щетка состоит из стержневой оправки 1, двух фланцев 2 и 3, гайки 4, ворсинок 5, натянутых между фланцами, и штифта б.

Ворсинки могут быть металлическими, капроновыми или из любого другого материала, обеспечивающего их прогиб при поджатии щетки гайкой до размера,,равного диаметру отверстия.

Щетка работает следующим образом.

Оправка вставляется и закрепляется в патроне станка, на котором ведется обработка, щетка вводится в обрабатываемое отверстие, 5 ей сообщаются вращательное и возвратно-поступательное движения, и происходит обработка отверстий.

Щетка для обработки внутренних цилиндрических поверхностей, содержащая стержневую оправку, несущую два фланца, между которыми натянуты ворсинки, и один из которых

15 закреплен на оправке неподвижно, отлачп ои1аяся тем, что, с целью обеспечения регулирования натяга ворса, второй фланец установлен с возможностью перемещения вдоль оправки.

272266

9- ма.! г 2
