Реферат



272272

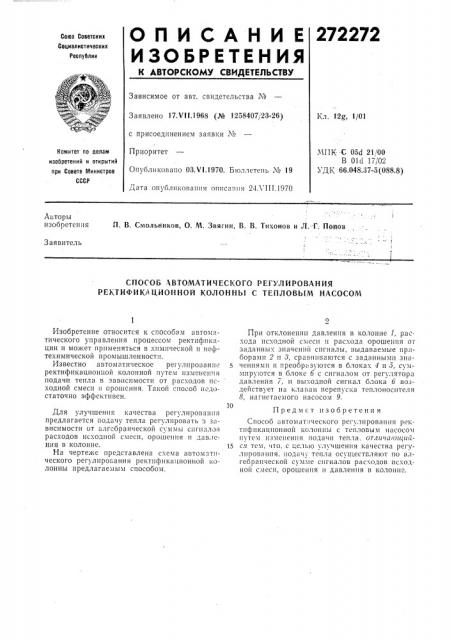

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Заявлено 17Х1!.1968 (Лче 1258407 23-26) Кл. 12, 1/01 с присоединением заявки ¹

Приоритет

МП1 - С 05d 21 00

В Old 17/02

УДК 66.048.37-5(088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Опубликовано 03.VI.1970. Б1оллетень № 19

Дата опубликования описания 24Л III.1970

Аьторы изобретения П. В. Смольников, О. М. Звягин, B. В. Тихонов и Л.-Г; Попов

Заявитель

СПОСОБ АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯ

РЕКТИФИКА ЦИОН НОЙ КОЛОН НЬ! С ТЕПЛОВЫМ НАСОСОМ

Изобретение относится к способам автоматического управления процессом ректифпкации и может применяться в химической и нефтехимической промышленности.

Известно автоматическое регулирование ректифпкационпой колонной путем изменения подачи тепла в зависимости от расходов ис- ходной смеси и орошения. Такой способ недостаточно эффективен.

Для улучшенпг качества регулироваш|я предлагается подачу тепла регулировать з зависимости от алгебраической суммы спгпало» расходов исходной смеси, орошения и давления в колонне. 15

На чертеже представлена схема автоматического регулирования ректпфикационной колонны предлагаемым способом.

При отклонении давления в колонне I, расхода исходной cх;еси и расхода орошения от заданных значений сигналы, выдаваемые приборами 2 и 3, сравниваются с заданными значениями и преобразуются в блоках 4 и,э, суммируются в блоке 6 с сигналом от регулятора давления 7, и выходной сигнал блока 6 воздействует на клапан перепуска теплоносителя

8, нагнетаемого насосом 9.

Предмет изобретени я

Способ автоматического регулирования ректифпкационной колонны с тепловым насосом путем изменения подачи тепла, отлича оцшссл тем, что, с целью улучшения качества регулирования, подачу тепла осуществляют по алгебраической сумме сигналов расходов исходной смеси, орошения и давления в колонне.
