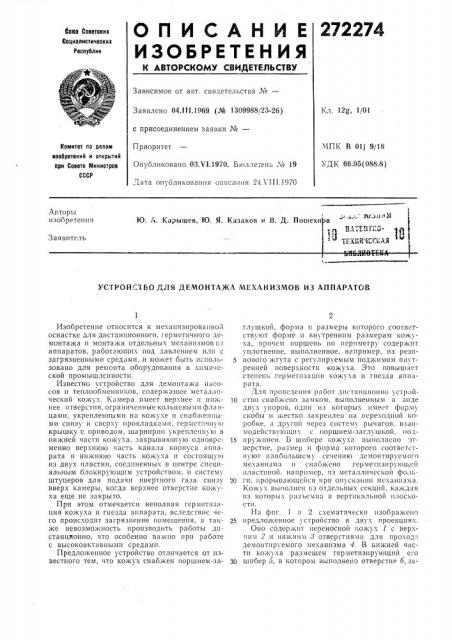

ОП И САНИ Е
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
ФСЕСЗ Советских
Социалистических
Республик
Зависимое от а вт. сви«етел ьства ¹â€”
Заявлено 04.Ill.1969 (№ 1309988/23-26) Кл. 12д, 1/01 с присоединением заявки ¹â€”.ЧПК В ОЦ 9/18
УДК 66.05(088.8) Приоритет
Опубликовано ОЗ.VI.1970. Б оллетень № 19
Дата опубликования описания 24Л II1.1970
Комитет по делам изобретений и открытий при Совете Министров
СССР
Агторы изооретеиия
Ю. А. Kaplllklee, Ю. Я.
Заявитель
УСТРОЙСЯ ВО ДЛЯ ДЕМОНТАЖА ЕЧЕХАН ИЗМОВ ИЗ АППАРАТОВ
Изобретение относится к механизированной оснастке для дистанционного, герметичного «емонтажа и монтажа отдельных механизмов1;3
3НН3р3ТОВ, работ31ощ11х HO««авл HHehl H;I I C загрязненными средами, и может Оыть е1спользовано для ремонта оборудования в химеЕческой промышлснности.
Известно устройство для демонтажа насосов и теплообменников, содержащее металлический кожух. Камера имеет верхнее и нижнее отверстия, ограниченные кольцевыми фланцами, укрепленными Н3 ко?куке и се1аб?кеинь1ми снизу и сверху прокладками, герметичную крышку с приводом, шарнирно укреплене1чо в нижней части кожуха, закрывающую одновременно верхнЕОЕО часть канала корпуса àïïàрата и нижнюю часть кожуха и сосгоящуl<) из двух пластин, соединенных в центре специальным блокирующим устройством, и систему штуцеров для подачи инертного газа снизу вверх камеры, когда верхнее отверстие ко?к ха еще ие закрыто.
При этом отмечается неполная герметизация кожуха и гнезда аппарата, вследствие чего происходит загрязнение помещения, а также невозможность производить работы дистанцтеонно, что особенно ва>кио ири работе с высокоактивиыми средами.
Предложенное устройство отличается оТ известного тем, что кожух снабжен поршнем-заглушкой, форма и размеры которого соответствуют форме и внутренним размерам кожуха, причем иоршеш> Но периметру содержиг уплотнение, выполненное, например, из резинового жгута с регулируемым поджимом внутренней поверхности кожуха. Это повышает степень герметизации кожуха и гнезда апнаp3т3.
Для прове«ения работ дистанционно устройIO ство снаб>кено замком, выполненным в виде
«вух упоров, один из которых имел. форму скобы и жестко закреплен иа переходной коробке, а другой через систему рычагов, взаимодействующих с поршнем-заглушкой, под15 иружинен. Ь шибере кожуха выиол Евно отверстие, размер и форма которого соотвстлвуют наиоольшсму се lcHlllo демонтируем ого механизма и снабжено герметизиру1ошей
Еластииой. например, из металлической фо.ll>20 ги, прорывающейся ири опуск ешш1 мсханизма.
Кожух выполнен из отдельных секций. каждая
ИЗ KOTOPI>IX Е)331>Е»IH3 В BCPTHh3ЛЫЕОЙ И;10СКОсти.
1-1а фиг. 1 и 2 схематически изображено
25 предложенное устройство в двуx проекциях.
Оио содер>кип переносной кожух 1 с верхним 2 и нижним > отверстиями для прохода демоитируемого механизма 4. В ки1жней части кожуха размещен герметизирующпй его
30 шибер 3, в котором выполнено отверстие б,за272274 крытое герметизирующей металлической фольгой 7. Для герметизации гнезда аппарата 8 устройство снабжено жестко прикрепляемой к аппарату разъемной переходной коробкой 9 с шибером 10. Оба шибера 5 и 10 имеют общий привод 11. Кожух 1 скреплен с коробкой
9 автоматическим замком 12, .выполненным. в виде двух упоров 18 и 14. Упор 18 имеет форму скобы и жестко закреплен на переходной коробке 9. Упор 14 подпружинен и через отверстие 15 связан рычагами 16 и 17. Внутри кожуха размещен разъемный поршень-заглушка 18, форма и размеры которого соответствуют форме и внутренним размерам кожуха l.
Поршень 18 по периметру содержит уплотнение 19 из резинового жгута, подпружиненного к поверхности кожуха пальцами 20. В верхней части к кожуху прикреплены упор 21 для фиксации верхнего положения поршня . 18 и конечный выключатель 22 для включения привода 11, шиберов 5 и 10. Коробка 9 имеет систему штуцеров 28 для подачи инертного газа. Для подвески демонтируемого механизма 4 ,с кожухом на крюк 24 служит захватное устройство 25, а для сборки кожуха на механизм 4 в затесненных условиях он выполнен из трех секций 26, 27 и 28, каждая из которых разъемна в вертикальной плоскости. Демонтаж механизма 4 из аппарата 8 происходит следующим образом.
Устанавливают и крепят болтами к аппарату 8 разъемную переходную коробку с приводом 11 и открытым шибером 10. Устанавливают секцию 26 кожуха 1 с шибером 5. На демонтируемый механизм укрепляют разъемный поршень-заглушку 18 и устройство 25. Собирают остальные секции 26 и 27 кожуха, проверяют зацепление подпружиненного упора 14 автоматического замка 12 со скобой. Полость продувают под поршнем 18 инертным газом через штуцер 28, подачу инертного газа не прекращают, Механизм 4 вместе с поршнемзаглушкой 18 с помощью захватного устройства-25 крюком 24 крана втягивают в кожух.
Втягивают механизм с периодической выдержкой для стекания загрязненной среды. Прп взаимодействии поршня 18 с выключателем 2? автоматически включается привод 11 шиберов
5 и 10 и подъем крана прекращают до полно5 го закрытия шиберов. При дальнейшем подъеме крюка крана поршень-заглушка 18 взаимодействует с рычагом 17 и рычаг 16 через отверстие 15 выводит из зацепления с упором 18 подпружиненный упор 14. Таким образом, ко10 жух 1 с механизмом 4 освобожден и может быть транспортирован к месту хранения. Кожух в это время висит на поршне 18 на упорах 21, при этом аппарат 8 перекрыт шибером
10, а кожух — шибером 5. При опускании ме15 ханизма 4 в гнездо для хранения он под действием веса прорывает металлическую фольгу 7 в шибере 5.
Предмет изобретения
1. Устройство для демонтажа механизмов из аппаратов, содержащее переносной кожух с верхним и нижним отверстиями, герметизирующий шибер, размещенный в нижней части
25 кожуха, неподвижную переходную корооку с шибером, привод и систему штуцеров, отличающееся тем, что, с целью повышения степени герметизации кожуха и гнезда аппарата, внутри кожуха помещен поршень-заглушка, 30 снабженный по периметру уплотнением с регулируемым поджимом.
2. Устройство по п. 1, отличающееся тем, чго, с целью автоматической расстыковки кожуха и переходной коробки, оно снабжено замком, 35 выполненным в виде двух упоров, один из которых имеет форму скобы и жестко закреплен на переходной коробке, а другой через систему рычагов — с поршнем-заглушкой.
3. Устройство по пп. 1 и 2, отличающееся
40 тем, что, с целью обеспечения возможности дистанционного- выхода демонтируемого механизма, шибер снабжен отверстием с герметизирующей пластиной.
4. Устройство по пп. 1, 2 и 3, отличающееся
45 тем, что кожух выполнен из секций.
272274 Риа 2
