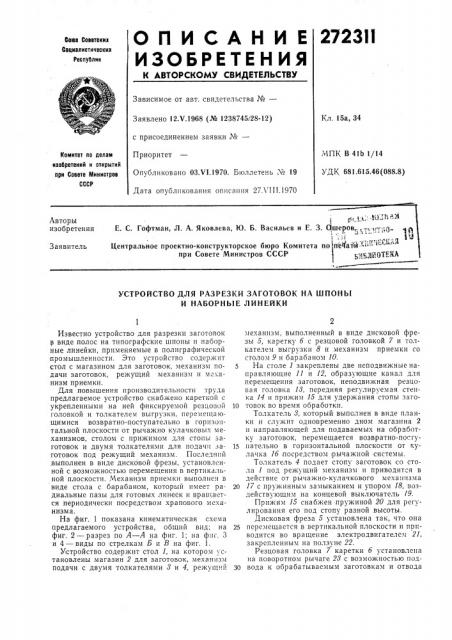

ОПИСАНИЕ 2723И

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №вЂ”

Кл. 15а, 34

Заявлено 12.Ч.1968 (№ 1238745!28-12) с присоединением заявки ¹â€”

Приоритет

Опубликовано ОЗ.Ч1.1970. Бюллетень ¹ 19

Дата опубликования описания 27Х111.1970

МПК В 41Ь 1/14

УДК 681.615.46(088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

УСТРОИСТВО ДЛЯ РАЗРЕЗКИ ЗАГОТОВОК НА ШПОНЪ1

И НАБОРНЫЕ ЛИНЕЙКИ

Известно устройство для разрезки заготовок в виде полос на типографские шпопы и наборные линейки, применяемые в полиграфической

:промышленности. Это устройство содержит стол с магазином для заготовок, механизм по- 5 дачи заготовок, режущий механизм и механизм приемки.

Для повышения производительности труда предлагаемое устройство снабжено кареткои с укрепленными на ней фиксируемой резцовой 10 головкой и толкателем выгрузки, перемещающимися возвратно-поступательно в горизонтальной плоскости от рычажно кулачковых механизмов, столом с прижимом для стопы заготовок и двумя толкателями для подачи аа- 15 готовок под режущий механизм. Последний выполнен в виде дисковой фрезы, установленной с возможностью перемещения в вертикальной плоскости. Механизм приемки выполнен в виде стола с барабаном, который имеет ра- 20 диальные пазы для готовых линеек и вращается периодически посредством храпового механизма.

На фиг. 1 показана кинематическая схема предлагаемого устройства, общий вид; на 25 фиг. 2 — разрез по А — А на фиг. 1; на фиг. 3 и 4 — виды по стрелкам Б и В на фиг. 1.

Устройство содержит стол 1, на котором установлены магазин 2 для заготовок, механизм подачи с двумя толкателями 8 и 4, режущий 30 механизм, выполненный в виде дисковой фрезы 5, каретку б с резцовой головкой 7 и толкателем выгрузки 8 и механизм приемки со столом 9 и барабаном 10.

На столе 1 закреплены две неподвижные направляющие 11 и 12, образующие канал для перемещения заготовок, неподвижная резцовая головка 18, передняя регулируемая стенка 14» прижим 15 для удержания стопы заготовок во время обработки.

Толкатель 8, который выполнен в виде планки и служит одновременно дном магазина 2 и направляющей для подаваемых на обработку заготовок, перемещается возвратно-поступательно в горизонтальной плоскости от кулачка Iб посредством, рычажной системы.

Толкатель 4 подает стопу заготовок со стола 1 под режущий механизм н приводится в действие от рычажно-кулачкового механизма

17 с пружинным замыканием и упором 18, воздействующим на концевой выключатель 19.

Прижим 15 снабжен:пружиной 20 для регулирования его под стопу разной высоты.

Дисковая фреза 5 установлена так, что она перемещается в вертикальной плоскости и приводится во врагцение электродвигателем 21, закрепленным на ползуне 22.

Резцовая головка 7 каретки б установлена на поворотном рычаге 28 с возможностью подвода к обрабатываемым заготовкам и отвода

272311

60 от них при взаимодействии с неподвижными упорами 24. Головка фиксируется в крайних положениях фиксаторами 25.

Толкатель выгрузки 8, который перемещается возвратно-поступательно в горизонтальной плоскости и выполнен в виде планки с регулируемым упором 26, приводится в действие кулачками 27 и 28 при разных положениях каретки посредством ролика 29 и рычагов 30 и

81 при срабатывании однооборотной муфты

32.

На каретке б расположен подвижный боковой упор 88, образующий с боковой поверхностью толкателя 8 канал для заготовок и управляемый рычагом 84 от рычажно-кулачкового привода. Для,прижима стопы заготовок на каретке служит прижим 85, управляемый подпружиненной рычажно-кулачковой системой.

Барабан 10 механизма приемки имеет радиальные пазы 36 для отрезанных шпонов или линеек и приводится во вращение храповым механизмом 87 и рычажно-кулачковой системой. На столе 9 механизма приемки установлены неподвижная криволинейная направляющая 88, толкатель 89 и упор 40.

Работает устройство следующим образом.

Заготовки в виде столпы вручную закладывают в магазин 2 либо на толкатель 3, либо на стол 1. Переднюю стенку 14 устанавливают при помощи винта 41 с зазором для прохода стопы и включают механизм подачи заготовок.

Толкатель 8 выдвигает стопу заготовок из магазина до упора в направляющую 11 и остается в выдвинутом положении до полной переработки выдвинутой стопы. В это время каретка б находится в крайнем левом положении (по чертежу), а толкатель 8 выдвинут в промежуточное положение так, что его тооец служит упором для подаваемых заготовок.

Подаются линейки .вторым толкателем 4 под действием пружины 42. Стопа перемещается вперед до упора в торец толкателя 8 «аретки и зажимается прижимом 15. Затем толкатель 4 отводится в исходное положение рычажно-кулачковым механизмом 17, а дисковая фреза 5 поднимается и отрезает от стопы некоторую часть для выравнивания торца заготовок (первый раз). После опускания фрезы приводится в движение каретка б, При ее перемещении вправо резцы головки 7 не касаются заготовок, зажатых на столе 1. В конце хода каретки правый упор 24 передвигает рычаг 23, и резцовая головка 7 выдвигается из каретки.

Положение ее фиксируется фиксатором 25. Затем каретка перемещается влево и при этом ходе резцы головки 7 обрабатывают торец заготовок, зажатых на столе 1. В конце хода каретки,резцовая головка отходит в исходное положение при помощи рычага 28, отклоняющегося от воздействия левого упора 24.

Толкатель 4 на столе 1 выдвигает стопу заготовок между направляющими 11 и толкателем 8, перемещая их на каретку 6. Здесь они направляются между боковой поверхностью толкателя 8 и стенкой упора 88 каретки, которая прижата рычагом 84. Стопа заготовок перемещается до упора 26. В этом аоложении стопа одновременно прижимается прижимами

15 и 85 к столу 1 и к поверхности каретки б.

Дисковая фреза 5 выдвигается вверх, отрезает от стопы нужную длину линеек и опускается. Каретка 6 снова передвигается вправо, при этом второй торец линеек обрабатывается резцовой головкой 13, укрепленной на столе 1.

В крайнем правом положении боковой упор отводится от стопы линеек. Прижим 35 поднимается, и одновременно приводится в действие толкатель 8 при воздействии рычага 31 от кулака 28 на ролик 29. Толкатель 8 выгружает стопу готовых линеек в радиальный паз

86 барабана 10 механизма приемки. Барабан совершает /4 оборота с помощью храпового механизма 87. Принятые линейки проводятся по криволинейной направляющей 88 и выпадают из паза очком вверх на стол 9. Передний край стопы удерживается упором 40. При заполнении стола 9 линейками упор 40 воздействует на конечный выключатель 48, и работа устройства прекращается. Со стола линейки снимают вручную, и цикл повторяется.

Когда толкатель 4 подаст последнюю часть стопы линеек, упор 18 механизма, подачи воздействует на концевой выключатель 19. В результате этого включается электромагнит 44 и освобождает однооборотную муфту 82. N;улаки 27 и 16 приводятся во вращение, и толкатель 8 отводится в исходное положение, а толкатель 8 под воздействием рычага 80 занимает промежуточное положение.

Предмет изобретения

Устройство для разрезки заготовок на шпоны и наборные линейки, содержащее магазин для заготовок, механизм подачи заготовок, режущий механизм и механизм приемки, отличающееся тем, что, с целью повышения производительности труда, оно снабжено кареткой с укрепленными на ней фиксируемой резцовой головкой и толкателем выгрузки, перемещающимися возвратно-поступательно в горизонтальной плоскости от рычажно-кулачковых механизмов, столом с прижимом для стопы заготовок и двумя толкателями, обеспечивающими подачу столы заготовок под,режущий механизм, выполненный в виде дисковой фрезы, установленной с возможностью перемещения в вертикальной плоскости, а механизм приемки выполнен в виде стола и барабана с радиальными пазами для готовых линеек, вращающегося периодически посредством храпового механизма.

Фиг. 4
