272324

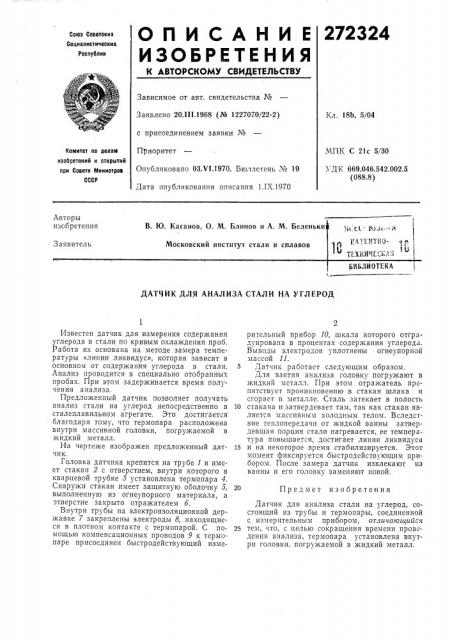

ОПИСАНИ Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 20,111,1968 (№ 1227070/22-2) с присоединением заявки №

Приоритет

Опубликовано 03.VI.1970. Бюллетень ¹ 19

Дата опубликования описания I.IX.1970

Кл. 18Ь, 5/04

МПК С 21с 5/30

УДК 669.046.542.002.5 (088.8) Ксйитет по делай изобретений и открытий при Совете Министров

СССР

Авторы изобретения <й. т т. . Ь,.> т- " н

РАтЕ1 Тт10- .в

1 т. О

В. Ю. Каганов, О. М. Блинов и А. М. Беленьки

Московский институт стали и сплавов

Заявитель

БИБЛИОТЕКА

ДАТЧИК ДЛЯ АНАЛИЗА СТАДИ НА УГДЕРОД

Известен датчик для измерения содержания углерода в стали по кривым охлаждения проб.

Работа их основана на методе замера температуры «линии ликвидус», которая зависит в основном от содержания углерода в стали.

Анализ проводится в специально отобранных пробах. При этом задерживается время получения анализа.

Предложенный датчик позволяет получать анализ стали на углерод непосредственно в сталеплавильном агрегате. Это достигается благодаря тому, что термопара расположена внутри массивной головки, погружаемой в жидкий металл.

На чертеже изображен предложенный датчик.

Головка датчика крепится на трубе 1 и имеет стакан 2 с отверстием, внутри которого в кварцевой трубке 8 установлена термопара 4.

Снаружи стакан имеет защитную оболочку 5, выполненную из огнеупорного материала, а зтверстие закрыто отражателем б.

Внутри трубы на электроизоляционной державке 7 закреплены электроды 8, находящиеся в плотном контакте с термопарой. С помощью компенсационных проводов 9 к термопаре присоединен быстродействующий измерительный прибор 10, шкала которого отградуирована в процентах содержания углерода.

Выводы электродов уплотнены огнеупорной м а ссой 11.

5 Датчик работает следующим образом.

Для взятия анализа головку погружают в кидкий металл. При этом отражатель препятствует проникновению в стакан шлака и сгорает в металле. Сталь затекает в полость

10 стакана и затвердевает там, так как стакан является массивным холодным телом. Вследствие теплопередачи от жидкой ванны затвердевшая порция стали нагревается, ее температура повышается, достигает линии ликвидуса

15 и на некоторое время стабилизируется. Этот момент фиксируется быстродействующим прибором. После замера датчик извлекают из ванны и его головку заменяют новой, 20 Предмет изобретения

Датчик для анализа стали на углерод, состоящий из трубы и термопары, соединенной с измерительным прибором, отличающийся

2S тем, что, с целью сокращения времени проведения анализа, термопара установлена внутри головки, погружаемой в жидкий металл.

272324
