Многодвигательный привод поворота конвертора
Патент 272327
Классы МПК
Многодвигательный привод поворота конвертора
Иллюстрации
Реферат

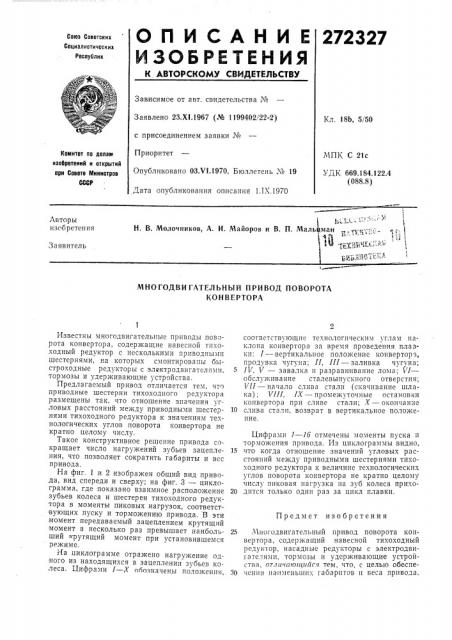

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВЙДЕТЕЛЬСТВУ
272327
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 2З.Х1.1967 (№ 1199402!22-2) с присоединением заявки №
Приоритет
Опубликовано 03.т11.1970. Бюллетень ¹ 19
Дата опубликования описания 1.IX.1970
Кл. 18Ь, 5/50
МПК С 21с
,уДК 669.184.122.4 (088.8) Номитет по делам изобретений и открытий ори Совете Министров
CCCP
Авторы изобретения
Заявитель
МНОГОДВИГАТЕЛЬНЫЙ ПРИВОД ПОВОРОТА
КО Н В ЕРТО РА
Известны многодвигательные приводы IIOBoрота конвертора, содержаитие навесной тихоходный редуктор с несколькими приводными шестернями, на которых смонтированы быстроходные редукторы с электродвигателями, тормозы и удерживающие устройства.
Предлагаемый привод отличается тем, что приводные шестерни тихоходного редуктора размещены так, что отношение значения угловых расстояний между приводными шестернями тихоходного редуктора,к значениям технологических углов поворота конвертора не кратно целому числу.
Такое конструктивное решение привода сокращает число нагружений зубьев зацепления, что позволяет сократить габариты и всс привода.
На фиг. 1 и 2 изображен общий вид привода, вид спереди и сверху; на фиг. 3 — циклограмма, где показано взаимное расположение зубьев колеса и шестерен тихоходного редуктора в моменты пиковых нагрузок, соответствующих пуску и торможению привода. В эти момент передаваемый зацеплением крутящий момент в несколько раз превышает наибольший крутящий момент при установившемся режиме.
На циклограмме отражено нагружение одного из находящихся в зацеплении зубьев колеса. Цифрами 1 — Х ооозначены положения, соответствующие технологическим углам наклона конвертора за время проведения плавки: 1 — вертикальное положение конвертора, продувка чугуна; 11, III — заливка чугуна;
IV. V — завалка и разравнпвание лома; VI— обслуживание сталевыпускного отверстия;
VII — начало слива стали (скачивание шлака); VIII, IX — промежуточные остановки конвертора при сливе стали; Х вЂ” окончание
10 слива стали, возврат в вертикальное положение.
Цифрами 1 — 16 отмечены моменты пуска и торможения привода. Из цпклограммы видно, 15 что когда отношение значений угловых расстояний между приводными шестернями тихоходного редуктора к величине технологических углов поворота конвертора не кратно целому числу пиковая нагрузка на зуб колеса прихо20 дится только один раз за цикл плавки.
Предмет изобретения
25 Многодвигательный привод поворота конвертора, содержащий навесной тихоходный редуктор, насадные редукторы с электродвигателями, тормозы и удерживающие устройства, оглу ткицийся тем, что, с целью обеспе30 чення наименьших габаритов и веса привода, H В. Молочников, А. И. Майоров и В, П. Маль ман
1, 1 ф „, 1",; .Тг.: --" т p : Н Ф
272327
Фиг. 2
Сосгавитель В. Решетов Редактор 11. Г1. Белявская Корректор Л. С. Веденеева
Заказ 2420i7 Тираж l80 Подписное
ЦНИИПИ Комитета по делам изоорс1сний и открытий при Совете Министров СССР
Москва, )К-35, Раушская пао., д. 4,5
Типография, пр. Сапунова, 2 отношение значения угловых расстояний мекду приводными шестернями тихоходного редуктора к величине технологических углов поворота конвертора не кратно целому числу.
