272399

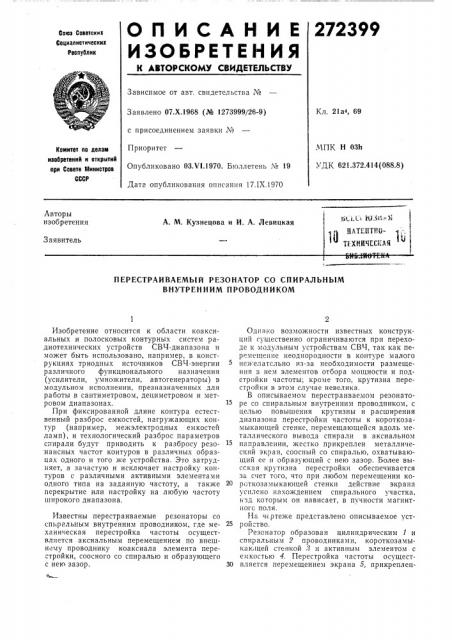

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Саез Саоетских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл. 21а, 69

Заявлено 07.Х.1968 (№ 1273999/26-9) с присоединением заявки ¹

Приоритет

Опубликовано ОЗХ!.1970. Бюллетень ¹ 19

Дата опубликования описания 17.1Х.1970

МПК Н 031т

УДК 621.372.414(088.8) Комитет по делам изобретений и открытий ори Сосете хЛнннстрао

СССР

Авторы изобретения

g) де)1

А, М. Кузнецова и И. А. Левицкая

Заявитель

IIEPECTPAH8AEMblA РЕЗОНАТОР СО СПИРАЛЬНЫМ

ВНУТРЕННИМ ПРОВОДНИКОМ

Изобретение относится к области коаксиальных и полосковых контурных систем радиотехнических устройств СВЧ-диапазона и может быть использовано, например, в конструкциях триодных источников СВЧ-энергии различного функционального назначения (усилители, умножители, автогенераторы) в модульном исполнении, презназначенных для работы в сантиметровом, дециметровом и метровом диапазонах. 15

При фиксированной длине контура естественный разброс емкостей, нагружающих контур (например, межэлектродных емкостей ламп), и технологический разброс параметров спирали будут приводить к разбросу резонансных частот контуров в различных образцах одного и того же устройства. Это затрудняет, а зачастую и исключает настройку контуров с различными активными элементами одного типа на заданную частоту, а также 20 перекрытие или настройку на любую частоту широкого диапазона.

Известны перестраиваемые резонаторы со спиральным внутренним проводником, где механическая перестройка частоты осуществляется аксиальным перемещением по внешнему проводнику коаксиала элемента пере."тройки, соосного со спиралью и образующего с нею зазор. 30

Одна <о возможности известных конструкций существенно ограничиваются при переходе к модульным устройствам СВЧ, так как перемещение неоднородности в контуре малого нежелатсльно из-за необходимости размещения в нем элементов отбора мощности и подстройки частоты; кроме того, крутизна перестройки в этом случае невелика.

В описываемом перестраиваемом резонаторе со спиральным внутренним проводником, с целью повышения крутизны и расширения диапазона перестройки частоты к короткозамыкающей стенке, перемещающейся вдоль металлического вывода спирали в аксиальном направлении, жестко прикреплен металлический экран, соосный со спиралью, охватывающий ее и образующий с нею зазор, Более высская крутизна перестройки обеспечивается за счет того, что при любом перемещении короткозамыкающей стенки действие экрана усилено нахождением спирального участка, нзд которым он нависает, в пучности магнитногс поля.

На чс ртеже представлено описываемое устроА=гВо.

Резонатор образован цилиндрическим 1 и спиральным 2 проводниками, короткозамыкающей стенкой 8 и активным элементом с емкостью 4. Перестройка частоты осуществляется перемещением экрана 5, прикреплен272399

Составитель Л. Слащиннна

Редактор А. В. Корнеев Техред 3. Н. Тараненко Корректор С, А. Кузовенкова

Заказ 2543/13 Тира>к 480 Подписное

ЦНИИПИ Коми еза по делам изобретений и открытий при Совете Министров СССР

Москва, jK-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 ного к короткозамыкающей стенке > при дви>кении ее вдоль металлического вывода 6 спирали. Тяга 7 обеспечивает движение короткозамыкающей стенки.

Предмет изобретения

Перестраиваемый резонатор со спиральным внутренним проводником, содер>кащий подвижкую короткозамыкающую стенку, экран, соосный с внутренним проводником и образующий с ним зазор, отличающийся тем, что, с целью повышения крутизны перестройки, упомянутый экран жестко связан с короткозамыкающей стенкой, перемещающейся по гладкому участку внутреннего проводника.
